前言 在 Apache ShardingSphere 5.1.0 前几篇技术解读文章中，我们了解了解析引擎提供的 SQL 格式化功能，以及最新优化的高可用功能。除了不断为用户提供实用的新特性外，Apache ShardingSphere 社区一直在努力提升性能。
以单库 10 分片的 t_order 表为例，max-connections-size-per-query 使用默认配置 1，如果用户执行 SELECT * FROM t_order 语句则会导致全路由。由于每个查询只允许在同一个数据库上创建一个数据库连接，因此底层真实执行的 SQL 结果会被提前加载至内存进行处理，该场景限制了数据库连接资源的消耗，但是会占用更多的内存资源。如果用户将 max-connections-size-per-query 调整为 10，则可以在执行真实 SQL 时，同时创建 10 个数据库连接，由于数据库连接能够持有结果集，因此该场景不会额外占用内存资源，但是很显然会消耗更多的数据库连接资源。
为了更好地解决数据库连接资源和内存资源占用的问题，在刚刚发布的 5.1.0 版本中，我们对 SQL 执行引擎的性能进行了优化，通过 SQL 改写引擎进行优化性改写，将同一个数据源上的多条真实 SQL，使用 UNION ALL 语句进行合并，从而有效降低了执行引擎对数据库连接资源的消耗，同时减少了内存归并的发生，大幅度提升了 OLTP 场景下 SQL 查询性能。下面我们将结合具体的 SQL 实例，为大家详细解读执行引擎性能优化的细节。

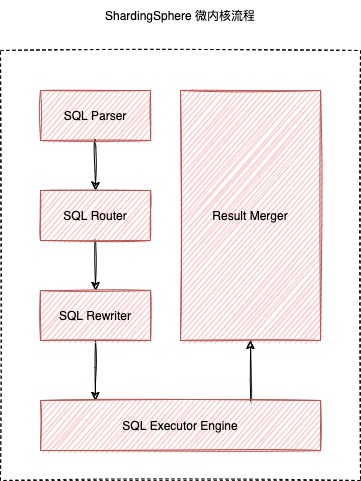

执行引擎原理 在解读执行引擎性能优化之前，让我们先来回顾下 Apache ShardingSphere 微内核及内核流程中执行引擎的原理。如下图所示，Apache ShardingSphere 微内核包含了 SQL 解析、SQL 路由、SQL 改写、SQL 执行和结果归并等核心流程。
SQL 解析引擎负责对用户输入的 SQL 语句进行解析，并生成包含上下文信息的 SQLStatement。SQL 路由引擎则根据解析上下文提取出分片条件，再结合用户配置的分片规则，计算出真实 SQL 需要执行的数据源并生成路由结果。SQL 改写引擎根据 SQL 路由引擎返回的结果，对原始 SQL 进行改写，具体包括了正确性改写和优化性改写。SQL 执行引擎则负责将 SQL 路由和改写引擎返回的真实 SQL 安全且高效地发送到底层数据源执行，执行的结果集最终会由归并引擎进行处理，生成统一的结果集返回给用户。
从整个微内核的执行流程可以看出，SQL 执行引擎直接与底层数据库交互，并负责持有执行的结果集，可以说执行引擎的性能和资源消耗，直接关系到整个 Apache ShardingSphere 的性能和资源消耗，因此 Apache ShardingSphere 内部采用了一套自动化的 SQL 执行引擎，负责在执行性能和资源消耗间进行权衡。
从执行性能的角度来看，为每个分片的执行语句分配一个独立的数据库连接，可以充分利用多线程来提升执行性能，也可以将 I/O 所产生的消耗并行处理。此外，为每个分片分配一个独立的数据库连接，还能够避免过早的将查询结果集加载至内存，独立的数据库连接，能够持有查询结果集游标位置的引用，在需要获取相应数据时移动游标即可。
从资源控制的角度来看，应当对业务访问数据库的连接数量进行限制，避免某一业务占用过多的数据库连接资源，影响其他业务的正常访问。 特别是在一个数据库实例中存在较多分表的情况下，一条不包含分片键的逻辑 SQL 将产生落在同库不同表的大量真实 SQL ，如果每条真实 SQL 都占用一个独立的连接，那么一次查询无疑将会占用过多的资源。
为了解决执行性能和资源控制的冲突问题，Apache ShardingSphere 提出了连接模式的概念，下面是 Apache ShardingSphere 源码对于连接模式的定义。
1 2 3 4 5 6 7 public enum ConnectionMode { MEMORY_STRICTLY, CONNECTION_STRICTLY }
从 ConnectionMode 枚举类中成员的命名可以看出，SQL 执行引擎将数据库连接划分为 MEMORY_STRICTLY 和 CONNECTION_STRICTLY。
MEMORY_STRICTLY 代表内存限制模式，当采用内存限制模式时，对于同一个数据源，如果逻辑表对应了 10 个真实表，那么 SQL 执行引擎会创建 10 个连接并行地执行，由于每个分片的结果集都有对应的连接进行持有，因此无需将结果集提前加载到内存中，从而有效地降低了内存占用；
CONNECTION_STRICTLY 代表连接限制模式，当采用连接限制模式时，SQL 执行引擎只会在同一个数据源上创建一个连接，严格控制对数据库连接资源的消耗，在真实 SQL 执行之后立即将结果集加载至内存，因此会占用部分内存空间。

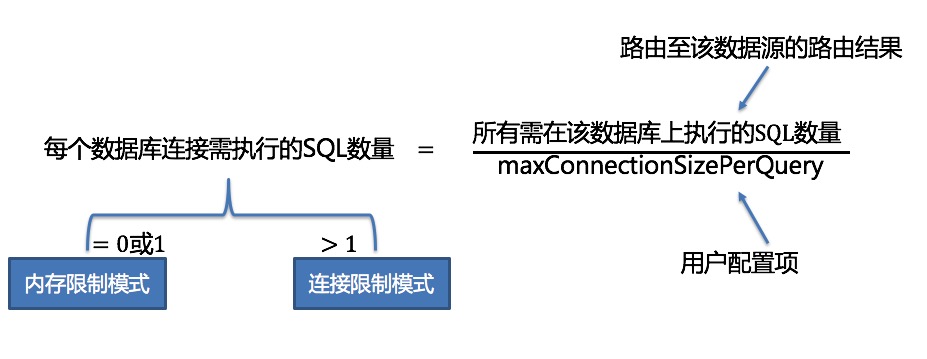

那么，Apache ShardingSphere SQL 执行引擎是如何帮助用户选择连接模式的呢？SQL 执行引擎选择连接模式的逻辑可以参考下图：
用户通过配置 maxConnectionSizePerQuery 参数，可以指定每条语句在同一个数据源上最大允许的连接数。通过上面的计算公式，当每个数据库连接需执行的 SQL 数量小于等于 1 时，说明当前可以满足每条真实执行的 SQL 都分配一个独立的数据库连接，此时会选择内存限制模式，同一个数据源允许创建多个数据库连接进行并行执行。反之则会选择连接限制模式，同一个数据源只允许创建一个数据库连接进行执行，然后将结果集加载进内存结果集，再提供给归并引擎使用。
执行引擎优化 在熟悉了 Apache ShardingSphere SQL 执行引擎的内部原理之后，我们发现使用内存限制模式时，会消耗更多的数据库连接，但是能够通过并发执行获得更好的性能，使用连接限制模式能够有效控制连接资源的使用，但是会占用过多的内存，执行的性能也会受到影响。
那么，有没有可能使用尽可能少的数据库连接，同时占用较少内存的执行方式呢？根据前文对 SQL 执行引擎的分析，执行模式的选择主要是根据同一个数据源上路由结果的数量，因此最直接的优化思路，就是对同一个数据源上的路由结果进行合并。SQL 语句天然支持通过 UNION ALL 对多条查询语句进行合并，因此我们采用 UNION ALL 方案，对同一个数据源中的多条真实 SQL 进行优化性改写，从而将多条真实 SQL 改写为一条 SQL，这样能够大大减少数据库连接的获取，同时也可以将内存结果集转换为流式结果集，减少内存的占用。
考虑到不同数据库方言对于 UNION ALL 语句的使用存在限制，我们调研了 MySQL、PostgreSQL、Oracle 以及 SQLServer 的官方文档，梳理之后得到了如下信息。
MySQL UNION ALL 使用规范 ：
1 2 3 4 # 无法保证 UNION 结果集有序 (SELECT a FROM t1 WHERE a= 10 AND B= 1 ORDER BY a LIMIT 10 ) UNION (SELECT a FROM t2 WHERE a= 11 AND B= 2 ORDER BY a LIMIT 10 ); # 保证 UNION 结果集有序 (SELECT a FROM t1 WHERE a= 10 AND B= 1 ) UNION (SELECT a FROM t2 WHERE a= 11 AND B= 2 ) ORDER BY a LIMIT 10 ;
UNION 不支持 SELECT HIGH_PRIORITY 语句和 SELECT INTO file 语句； PostgreSQL UNION ALL 使用规范 ：
UNION 之后的列名使用第一个 SELECT 语句中的列名；
UNION 中包含 ORDER BY 和 LIMIT 时，需要使用括号将各个查询语句括起来，最后一个 UNION 子句可以不使用括号，不使用括号，则 ORDER BY LIMIT 子句应用于整个 UNION 结果。
UNION 语句不支持 FOR NO KEY UPDATE、FOR UPDATE、FOR SHARE 和 FOR KEY SHARE；
Oracle UNION ALL 使用规范 ：
UNION 语句不支持 BLOB, CLOB, BFILE, VARRAY, LONG 类型或者 nested table；
UNION 语句不支持 for_update_clause；
UNION 语句不支持 select 子句中包含 order_by_clause，只能在 UNION 语句最后添加 order_by_clause；
1 SELECT product_id FROM order_items UNION SELECT product_id FROM inventories ORDER BY product_id;
UNION 语句不支持 SELECT 语句中包含 TABLE collection expressions； SQLServer UNION ALL 使用规范 ：
UNION 语句中使用 ORDER BY 子句时，必须放在最后一个 select 子句之上，对 UNION 结果进行排序； 综合以上梳理的信息来看，不同的数据库方言都能够支持简单的 SELECT * FROM table WHERE 语句，对于 ORDER BY LIMIT 也能通过语法调整进行支持，只是使用上存在一些语法差异，而对于更加复杂的分组查询、子查询及关联查询，官方文档上并未进行详细描述。考虑到 SQL 优化性改写需要保证 SQL 兼容性，Apache ShardingSphere 5.1.0 只选择了简单的 SELECT * FROM table WHERE 语句进行改写，旨在快速提升 OLTP 场景下的查询性能。
下面展示了 RouteSQLRewriteEngine 改写引擎的最新逻辑，Apache ShardingSphere 5.1.0 中添加了对于 SELECT * FROM table WHERE 语句的优化性改写逻辑，首先通过 isNeedAggregateRewrite 进行判断，只有当同一个数据源中的路由结果大于 1，并且真实执行的 SQL 满足 SELECT * FROM table WHERE 结构时，才会进行 UNION ALL 改写。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 public RouteSQLRewriteResult rewrite (final SQLRewriteContext sqlRewriteContext, final RouteContext routeContext) { Map<RouteUnit, SQLRewriteUnit> result = new LinkedHashMap <>(routeContext.getRouteUnits().size(), 1 ); for (Entry<String, Collection<RouteUnit>> entry : aggregateRouteUnitGroups(routeContext.getRouteUnits()).entrySet()) { Collection<RouteUnit> routeUnits = entry.getValue(); if (isNeedAggregateRewrite(sqlRewriteContext.getSqlStatementContext(), routeUnits)) { result.put(routeUnits.iterator().next(), createSQLRewriteUnit(sqlRewriteContext, routeContext, routeUnits)); } else { result.putAll(createSQLRewriteUnits(sqlRewriteContext, routeContext, routeUnits)); } } return new RouteSQLRewriteResult (result); }
由于使用了 UNION ALL 改写，归并引擎中对于 queryResults 的判断逻辑也需要同步进行调整，原先多个 queryResults 可能被 UNION ALL 合并为一个 queryResults，这种场景下仍然需要执行归并逻辑。
1 2 3 4 5 6 7 8 9 10 11 @Override public MergedResult merge (final List<QueryResult> queryResults, final SQLStatementContext<?> sqlStatementContext, final ShardingSphereSchema schema) throws SQLException { if (1 == queryResults.size() && !isNeedAggregateRewrite(sqlStatementContext)) { return new IteratorStreamMergedResult (queryResults); } Map<String, Integer> columnLabelIndexMap = getColumnLabelIndexMap(queryResults.get(0 )); SelectStatementContext selectStatementContext = (SelectStatementContext) sqlStatementContext; selectStatementContext.setIndexes(columnLabelIndexMap); MergedResult mergedResult = build(queryResults, selectStatementContext, columnLabelIndexMap, schema); return decorate(queryResults, selectStatementContext, mergedResult); }
为了方便大家理解优化前后的逻辑，我们使用如下分片配置，通过 SELECT * FROM t_order 来具体说明下优化的效果，示例中 max-connections-size-per-query 参数使用默认值 1。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 rules: - !SHARDING tables: t_order: actualDataNodes: ds_${0..1}.t_order_${0..1} tableStrategy: standard: shardingColumn: order_id shardingAlgorithmName: t_order_inline databaseStrategy: standard: shardingColumn: user_id shardingAlgorithmName: database_inline shardingAlgorithms: database_inline: type: INLINE props: algorithm-expression: ds_${user_id % 2 } t_order_inline: type: INLINE props: algorithm-expression: t_order_${order_id % 2 } allow-range-query-with-inline-sharding: true

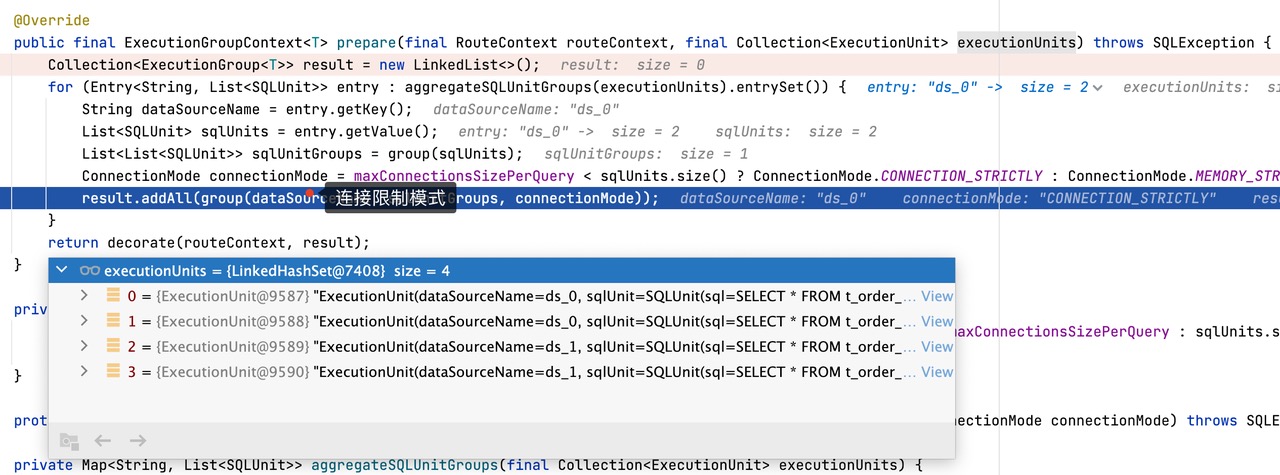

在 5.0.0 版本中，我们执行 SELECT * FROM t_order 语句后，可以得到如下路由结果，结果中包含 ds_0 和 ds_1 两个数据源，并且各自包含了两个路由结果，由于 max-connections-size-per-query 设置为 1，此时无法满足每个真实执行 SQL 都有一个数据库连接，因此会选择连接限制模式。
同时由于使用了连接限制模式，在并行执行后会将结果集加载至内存中，使用 JDBCMemoryQueryResult 进行存储，当用户结果集较大时，会占用较多的内存。内存结果集的使用也会导致归并时只能使用内存归并，而无法使用流式归并。
1 2 3 private QueryResult createQueryResult (final ResultSet resultSet, final ConnectionMode connectionMode) throws SQLException { return ConnectionMode.MEMORY_STRICTLY == connectionMode ? new JDBCStreamQueryResult (resultSet) : new JDBCMemoryQueryResult (resultSet); }

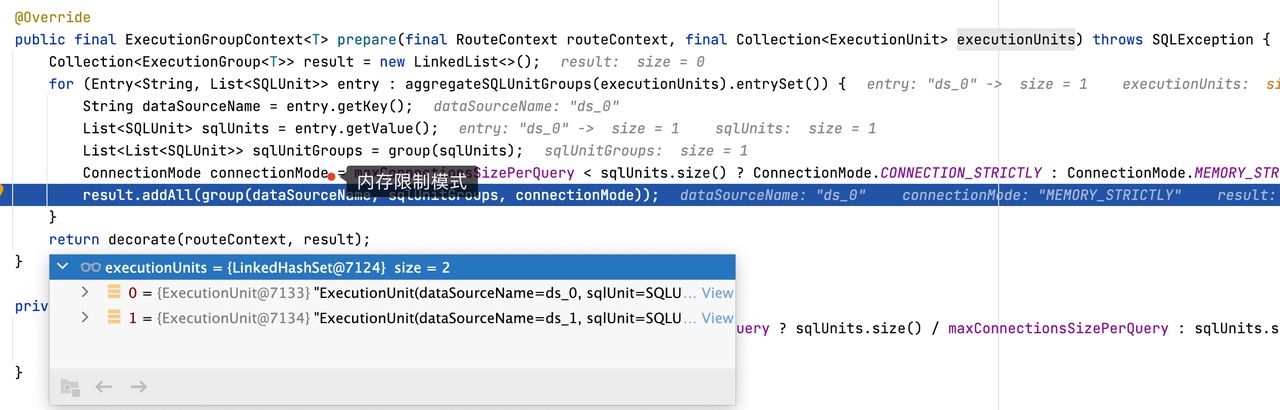

在 5.1.0 版本中，我们使用了 UNION ALL 对执行的 SQL 进行优化，同一个数据源中多个路由结果会被合并为一条 SQL 执行。由于能够满足一个数据库连接持有一个结果集，因此会选择内存限制模式。在内存限制模式下，会使用流式结果集 JDBCStreamQueryResult 对象持有结果集，在需要使用数据时，可以按照流式查询的方式查询数据。
性能优化测试 从前面小节的示例中，我们可以看出使用 UNION ALL 进行优化性改写，可以有效减少对数据库连接的消耗，也能够将内存结果集转换为流式结果集，从而避免过多地占用内存。为了更加具体说明优化对于性能的提升，我们针对优化前后的逻辑进行了压测，压测所采用的软件版本如下，使用 5.0.1-SNAPSHOT 版本的 ShardingSphere-Proxy 以及 5.7.26 版本的 MySQL。
组件 版本 ShardingSphere-Proxy 5.0.1-SNAPSHOT (b073e622d58c6c3d4b79295fff261184c50d8968) MySQL 5.7.26
压测环境对应的机器配置如下：
组件 机器配置 ShardingSphere-Proxy 32C 64G MySQL 5.7 32C 64G JMH 32C 64G
我们参考 sysbench 表结构，创建了 sbtest1~sbtest10 等 10 张分片表，每个分片表又分为 5 库，每个库分为 10 张表，具体的 config-sharding.yaml 配置文件如下。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 schemaName: sbtest_sharding dataSources: ds_0: url: jdbc:mysql://127.0.0.1:3306/sbtest?useSSL=false&useServerPrepStmts=true&cachePrepStmts=true&prepStmtCacheSize=8192&prepStmtCacheSqlLimit=1024 username: root password: 123456 connectionTimeoutMilliseconds: 10000 idleTimeoutMilliseconds: 60000 maxLifetimeMilliseconds: 1800000 maxPoolSize: 50 minPoolSize: 1 ds_1: url: jdbc:mysql://127.0.0.1:3306/sbtest?useSSL=false&useServerPrepStmts=true&cachePrepStmts=true&prepStmtCacheSize=8192&prepStmtCacheSqlLimit=1024 username: root password: 123456 connectionTimeoutMilliseconds: 10000 idleTimeoutMilliseconds: 60000 maxLifetimeMilliseconds: 1800000 maxPoolSize: 50 minPoolSize: 1 ds_2: url: jdbc:mysql://127.0.0.1:3306/sbtest?useSSL=false&useServerPrepStmts=true&cachePrepStmts=true&prepStmtCacheSize=8192&prepStmtCacheSqlLimit=1024 username: root password: 123456 connectionTimeoutMilliseconds: 10000 idleTimeoutMilliseconds: 60000 maxLifetimeMilliseconds: 1800000 maxPoolSize: 50 minPoolSize: 1 ds_3: url: jdbc:mysql://127.0.0.1:3306/sbtest?useSSL=false&useServerPrepStmts=true&cachePrepStmts=true&prepStmtCacheSize=8192&prepStmtCacheSqlLimit=1024 username: root password: 123456 connectionTimeoutMilliseconds: 10000 idleTimeoutMilliseconds: 60000 maxLifetimeMilliseconds: 1800000 maxPoolSize: 50 minPoolSize: 1 ds_4: url: jdbc:mysql://127.0.0.1:3306/sbtest?useSSL=false&useServerPrepStmts=true&cachePrepStmts=true&prepStmtCacheSize=8192&prepStmtCacheSqlLimit=1024 username: root password: 123456 connectionTimeoutMilliseconds: 10000 idleTimeoutMilliseconds: 60000 maxLifetimeMilliseconds: 1800000 maxPoolSize: 50 minPoolSize: 1 rules: - !SHARDING tables: sbtest1: actualDataNodes: ds_${0..4}.sbtest1_${0..9} tableStrategy: standard: shardingColumn: id shardingAlgorithmName: table_inline_1 keyGenerateStrategy: column: id keyGeneratorName: snowflake sbtest2: actualDataNodes: ds_${0..4}.sbtest2_${0..9} tableStrategy: standard: shardingColumn: id shardingAlgorithmName: table_inline_2 keyGenerateStrategy: column: id keyGeneratorName: snowflake sbtest3: actualDataNodes: ds_${0..4}.sbtest3_${0..9} tableStrategy: standard: shardingColumn: id shardingAlgorithmName: table_inline_3 keyGenerateStrategy: column: id keyGeneratorName: snowflake sbtest4: actualDataNodes: ds_${0..4}.sbtest4_${0..9} tableStrategy: standard: shardingColumn: id shardingAlgorithmName: table_inline_4 keyGenerateStrategy: column: id keyGeneratorName: snowflake sbtest5: actualDataNodes: ds_${0..4}.sbtest5_${0..9} tableStrategy: standard: shardingColumn: id shardingAlgorithmName: table_inline_5 keyGenerateStrategy: column: id keyGeneratorName: snowflake sbtest6: actualDataNodes: ds_${0..4}.sbtest6_${0..9} tableStrategy: standard: shardingColumn: id shardingAlgorithmName: table_inline_6 keyGenerateStrategy: column: id keyGeneratorName: snowflake sbtest7: actualDataNodes: ds_${0..4}.sbtest7_${0..9} tableStrategy: standard: shardingColumn: id shardingAlgorithmName: table_inline_7 keyGenerateStrategy: column: id keyGeneratorName: snowflake sbtest8: actualDataNodes: ds_${0..4}.sbtest8_${0..9} tableStrategy: standard: shardingColumn: id shardingAlgorithmName: table_inline_8 keyGenerateStrategy: column: id keyGeneratorName: snowflake sbtest9: actualDataNodes: ds_${0..4}.sbtest9_${0..9} tableStrategy: standard: shardingColumn: id shardingAlgorithmName: table_inline_9 keyGenerateStrategy: column: id keyGeneratorName: snowflake sbtest10: actualDataNodes: ds_${0..4}.sbtest10_${0..9} tableStrategy: standard: shardingColumn: id shardingAlgorithmName: table_inline_10 keyGenerateStrategy: column: id keyGeneratorName: snowflake defaultDatabaseStrategy: standard: shardingColumn: id shardingAlgorithmName: database_inline shardingAlgorithms: database_inline: type: INLINE props: algorithm-expression: ds_${id % 5 } allow-range-query-with-inline-sharding: true table_inline_1: type: INLINE props: algorithm-expression: sbtest1_${id % 10 } allow-range-query-with-inline-sharding: true table_inline_2: type: INLINE props: algorithm-expression: sbtest2_${id % 10 } allow-range-query-with-inline-sharding: true table_inline_3: type: INLINE props: algorithm-expression: sbtest3_${id % 10 } allow-range-query-with-inline-sharding: true table_inline_4: type: INLINE props: algorithm-expression: sbtest4_${id % 10 } allow-range-query-with-inline-sharding: true table_inline_5: type: INLINE props: algorithm-expression: sbtest5_${id % 10 } allow-range-query-with-inline-sharding: true table_inline_6: type: INLINE props: algorithm-expression: sbtest6_${id % 10 } allow-range-query-with-inline-sharding: true table_inline_7: type: INLINE props: algorithm-expression: sbtest7_${id % 10 } allow-range-query-with-inline-sharding: true table_inline_8: type: INLINE props: algorithm-expression: sbtest8_${id % 10 } allow-range-query-with-inline-sharding: true table_inline_9: type: INLINE props: algorithm-expression: sbtest9_${id % 10 } allow-range-query-with-inline-sharding: true table_inline_10: type: INLINE props: algorithm-expression: sbtest10_${id % 10 } allow-range-query-with-inline-sharding: true keyGenerators: snowflake: type: SNOWFLAKE props: worker-id: 123
我们使用如下 JMH 测试程序对不同 CASE 进行测试：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 @State(Scope.Thread) public class QueryOptimizationTest { private PreparedStatement unionAllForCaseOneStatement; private PreparedStatement unionAllForCaseTwoStatement; @Setup(Level.Trial) public void setup () throws Exception { Connection connection = DriverManager.getConnection("jdbc:mysql://127.0.0.1:3307/sharding_db?useSSL=false" , "root" , "123456" ); unionAllForCaseOneStatement = connection.prepareStatement("SELECT COUNT(k) AS countK FROM sbtest1 WHERE id < ?;" ); unionAllForCaseTwoStatement = connection.prepareStatement("SELECT SUM(k) AS sumK FROM sbtest1 WHERE id < ?;" ); } @Benchmark public void testUnionAllForCaseOne () throws SQLException { unionAllForCaseOneStatement.setInt(1 , 200 ); unionAllForCaseOneStatement.executeQuery(); } @Benchmark public void testUnionAllForCaseTwo () throws SQLException { unionAllForCaseTwoStatement.setInt(1 , 200 ); unionAllForCaseTwoStatement.executeQuery(); } }

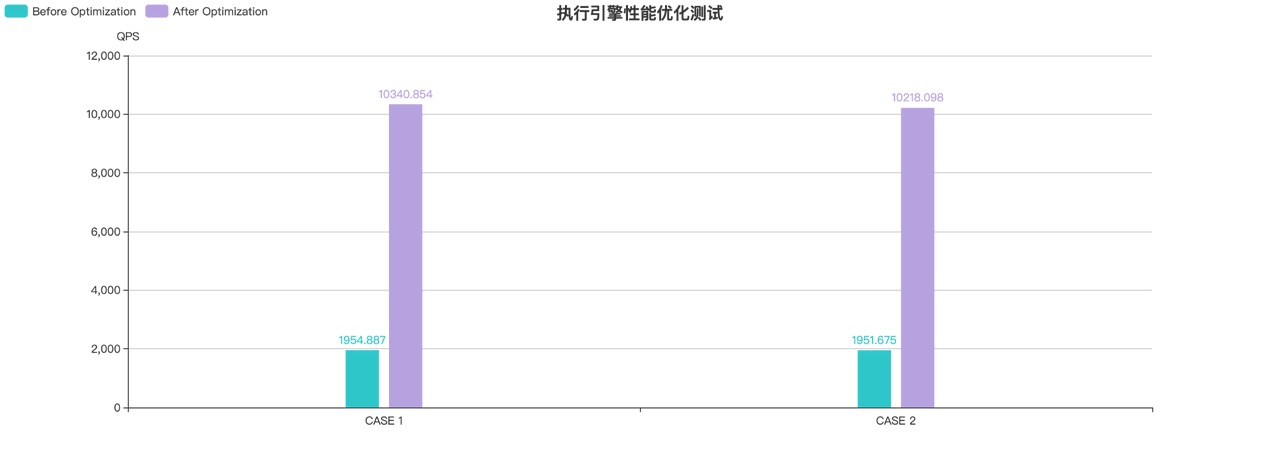

性能测试会对每个 CASE 分别测试 3 组，然后取平均值，再切换到优化前的版本 aab226b72ba574061748d8f94c461ea469f9168f 进行编译打包，同样测试 3 组取平均值，最终性能测试结果如下。
Threads 数据量 CASE SQL Before Optimization After Optimization 100 100w SELECT COUNT(k) AS countK FROM sbtest1 WHERE id < 200; 1954.887 10340.854 100 100w SELECT SUM(k) AS sumK FROM sbtest1 WHERE id < 200; 1951.675 10218.098
CASE 1 与 CASE 2 都是基于 100 万数据量下的 sysbench 表结构进行测试，由于测试表分片数较多，整体性能提升了 4 倍左右，理论上随着分片数的增加，性能提升的效果会更加明显。
结语 Apache ShardingSphere 5.1.0 进行了大量的性能优化，针对协议层和内核层进行了全面的优化提升，本文限于篇幅只对 SQL 执行引擎进行了解读，后续的系列文章还会带来更加专业和全面的性能优化指南，希望感兴趣的同学继续关注。同时，也欢迎社区的同学积极参与进来，共同提升 Apache ShardingSphere 的性能，为社区提供更好的使用体验。
