使用 Java 远程调试技术定位系统表加载问题

背景

在最近的工作中，笔者负责开发了 ShardingSphere 系统表 功能，该功能会在 ShardingSphere 启动时模拟不同数据库的系统表，从而兼容各种数据库客户端，避免客户端查询系统表时出现报错。按照正常开发的流程，笔者对功能进行了较为全面的测试，然后将功能提测给测试同学。本以为一切会很顺序，但在功能测试的第一步就出现了问题——ShardingSphere 打包后启动起来，Zookeeper 中无法查询到系统表的元数据。**为什么直接通过 IDEA 启动测试正常，打包之后启动就无法加载系统表呢？**为了搞清问题的原因，笔者开始了后文中的一番调查。

问题排查

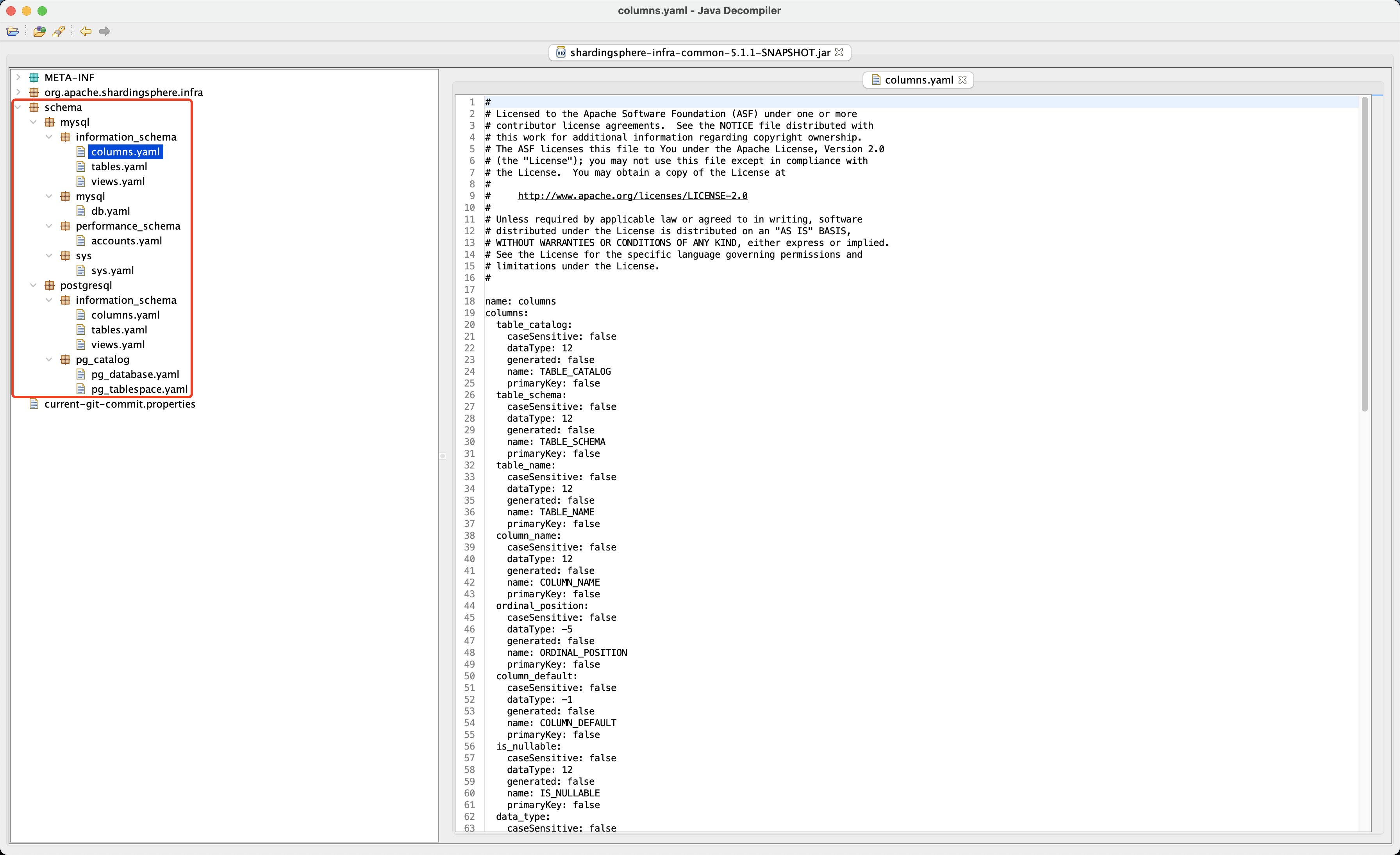

根据 打包后 ShardingSphere 无法加载系统表 这个现象，首先想到的就是打包后的程序是否丢失了系统表配置文件。为了排查丢失配置文件的可能性，笔者使用 JD-GUI 对打包后的 jar 包进行反编译，得到如下结果：

1648687778

从结果可以看出，ShardingSphere 加载系统表所使用的配置文件都存在，并未出现配置文件丢失的情况。为了进一步定位打包程序的问题，我们需要使用远程调试技术，了解打包程序内部运行的逻辑。

远程调试

Java 远程调试技术主要是基于 JDWP（Java Debug Wire Protocol） 协议，而 JDWP 协议是 Java 语言中用于调试程序和被调试程序之间进行通信的协议。调试程序和被调试程序可以位于同一台机器上，也可以位于不同的机器上。要使用 JDWP 进行远程调试，首先需要在被调试程序中配置如下参数：

1	java -agentlib:jdwp=transport=dt_socket,server=y,suspend=n,address=8888 -jar xxx.jar

java -agentlib:jdwp 用于开启远程调试功能，它会在 address 参数对应的端口上开启监听，等待调试程序连接。JDWP 中的具体参数含义，我们可以使用 java -agentlib:jdwp=help 进行查看，具体结果如下：

               Java Debugger JDWP Agent Library
               --------------------------------

  (see http://java.sun.com/products/jpda for more information)

jdwp usage: java -agentlib:jdwp=[help]|[<option>=<value>, ...]

Option Name and Value            Description                       Default
---------------------            -----------                       -------
suspend=y|n                      wait on startup?                  y
transport=<name>                 transport spec                    none
address=<listen/attach address>  transport spec                    ""
server=y|n                       listen for debugger?              n
launch=<command line>            run debugger on event             none
onthrow=<exception name>         debug on throw                    none
onuncaught=y|n                   debug on any uncaught?            n
timeout=<timeout value>          for listen/attach in milliseconds n
mutf8=y|n                        output modified utf-8             n
quiet=y|n                        control over terminal messages    n

Obsolete Options
----------------
strict=y|n
stdalloc=y|n

Examples
--------
  - Using sockets connect to a debugger at a specific address:
    java -agentlib:jdwp=transport=dt_socket,address=localhost:8000 ...
  - Using sockets listen for a debugger to attach:
    java -agentlib:jdwp=transport=dt_socket,server=y,suspend=y ...

Notes
-----
  - A timeout value of 0 (the default) is no timeout.

Warnings
--------
  - The older -Xrunjdwp interface can still be used, but will be removed in
    a future release, for example:
        java -Xdebug -Xrunjdwp:[help]|[<option>=<value>, ...]

transport：表示调试程序和被调试程序间的通信协议，dt_socket 表示使用 socket 方式进行通信；
server：表示是否为调试程序开启监听，y 表示开启，默认为 n 表示不开启；
suspend：表示是否在被调试程序启动阶段等待调试程序连接，配置成 y 可以用来调试启动流程，如果不需要调试启动流程，设置为 n 即可；
address：被调试程序监听的端口；

除了上面介绍的常用配置方式之外，还可以通过 java -Xdebug -Xrunjdwp:transport 开启远程调试，这种方式是 JDK 1.5 及之前版本开启远程调试的方式，在 JDK 1.5 之后的版本，官方都推荐使用 java -agentlib:jdwp 方式。

1	java -Xdebug -Xrunjdwp:transport=dt_socket,server=y,suspend=n,address=8888 -jar xxx.jar

在了解了 JDWP 远程调试的使用方式后，笔者为 ShardingSphere 启动脚本添加了如下参数，由于加载系统表逻辑是在启动流程中，因此使用了 suspend=y 参数：

JAVA_OPTS=" -Djava.awt.headless=true -agentlib:jdwp=transport=dt_socket,server=y,suspend=y,address=8000"
JAVA_MEM_OPTS=" -server -Xmx2g -Xms2g -Xmn1g -Xss1m -XX:AutoBoxCacheMax=4096 -XX:+UseNUMA -XX:+DisableExplicitGC -XX:LargePageSizeInBytes=128m ${VERSION_OPTS} -Dio.netty.leakDetection.level=DISABLED "
MAIN_CLASS=org.apache.shardingsphere.proxy.Bootstrap
nohup java ${JAVA_OPTS} ${JAVA_MEM_OPTS} -classpath ${CLASS_PATH} ${MAIN_CLASS} >> ${STDOUT_FILE} 2>&1 &

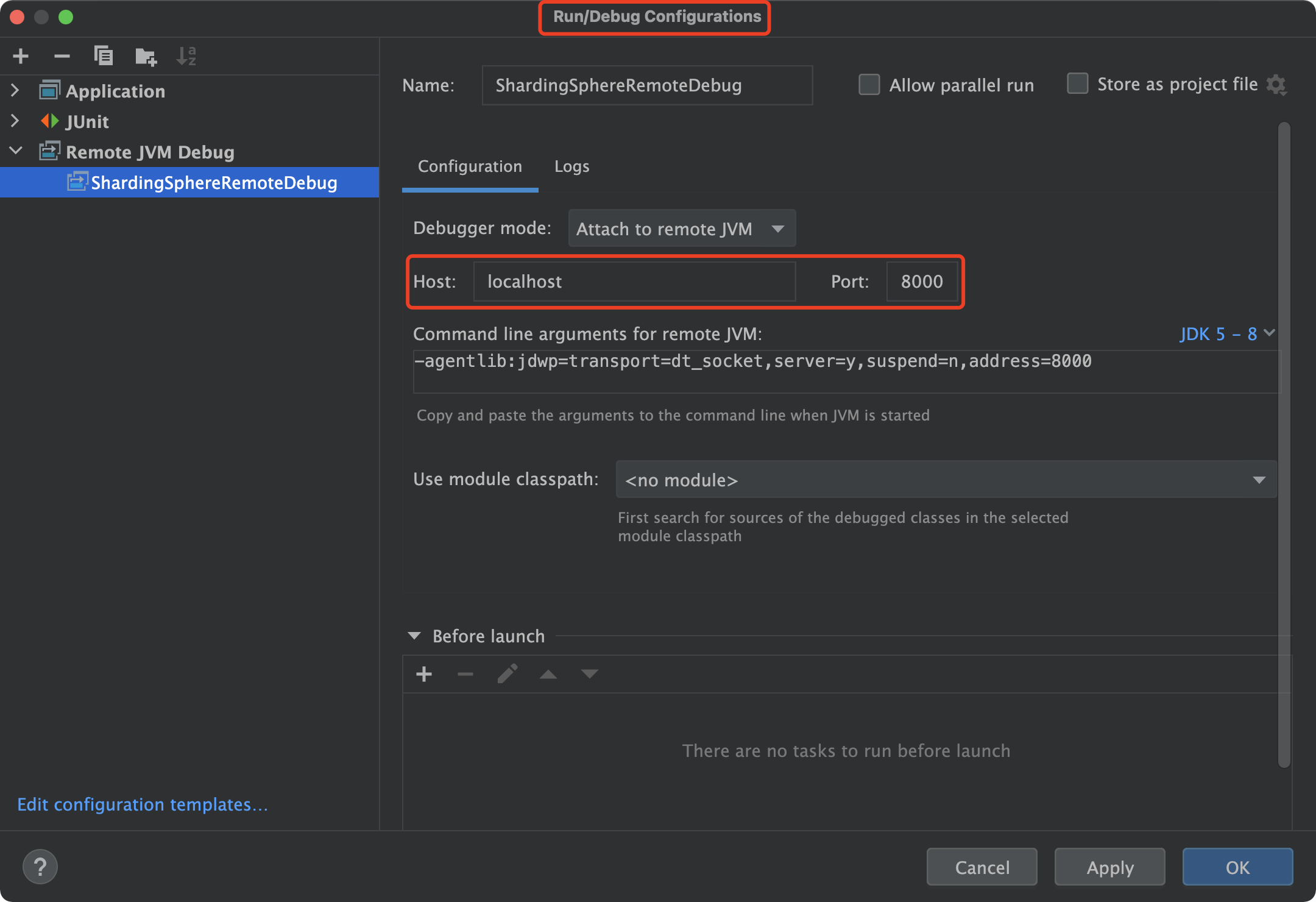

启动 ShardingSphere 后，我们在 IDEA 中配置远程调试，选择 Run/Debug Configurations -> Remote JVM Debug，然后配置被调试程序的 Host 和 Port。

1648780219

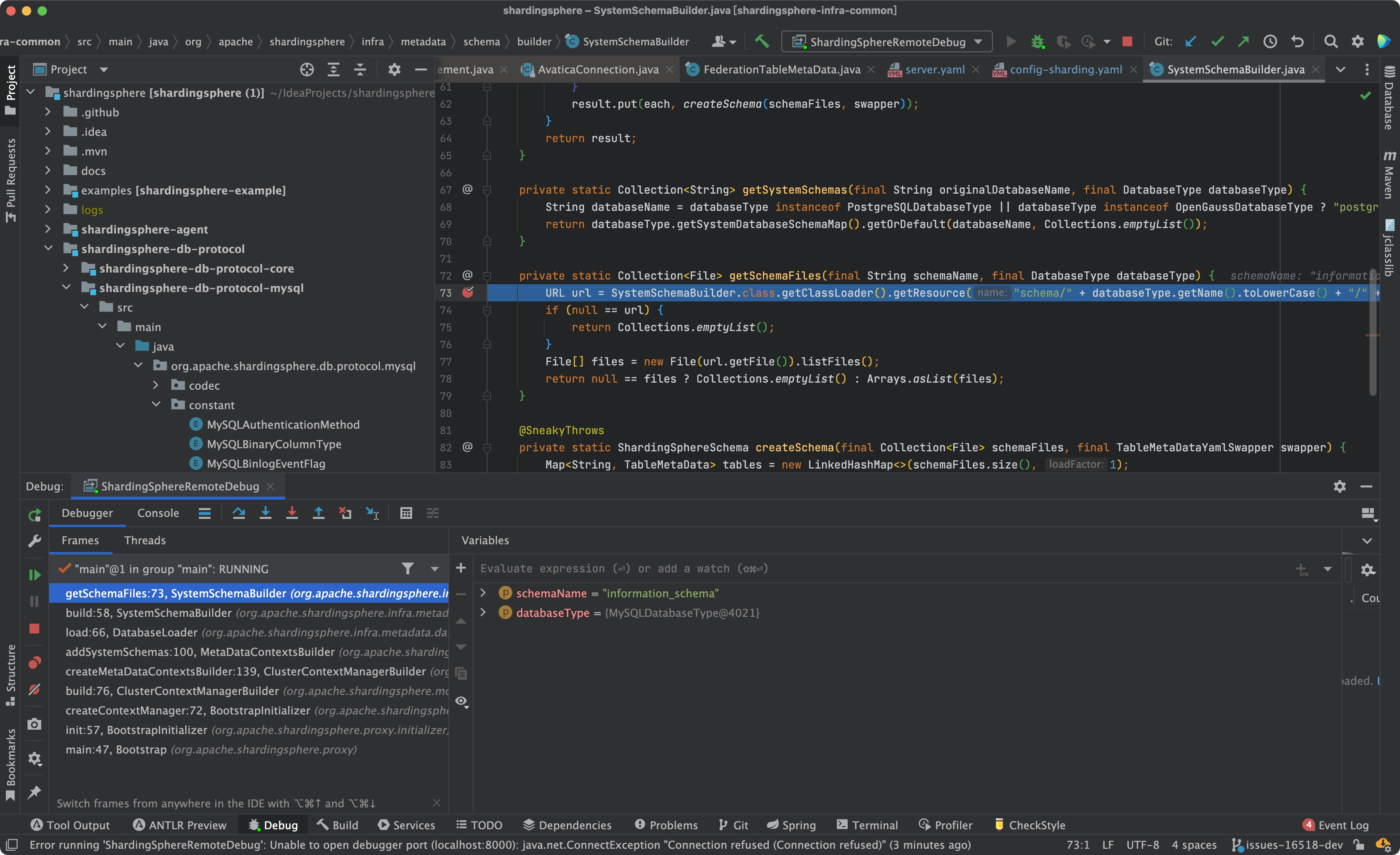

保存之后，我们使用 IDEA Debug 模式启动程序，可以看到在 ShardingSphere 启动过程中，程序会停在我们设置的断点处。

1648780577

问题优化

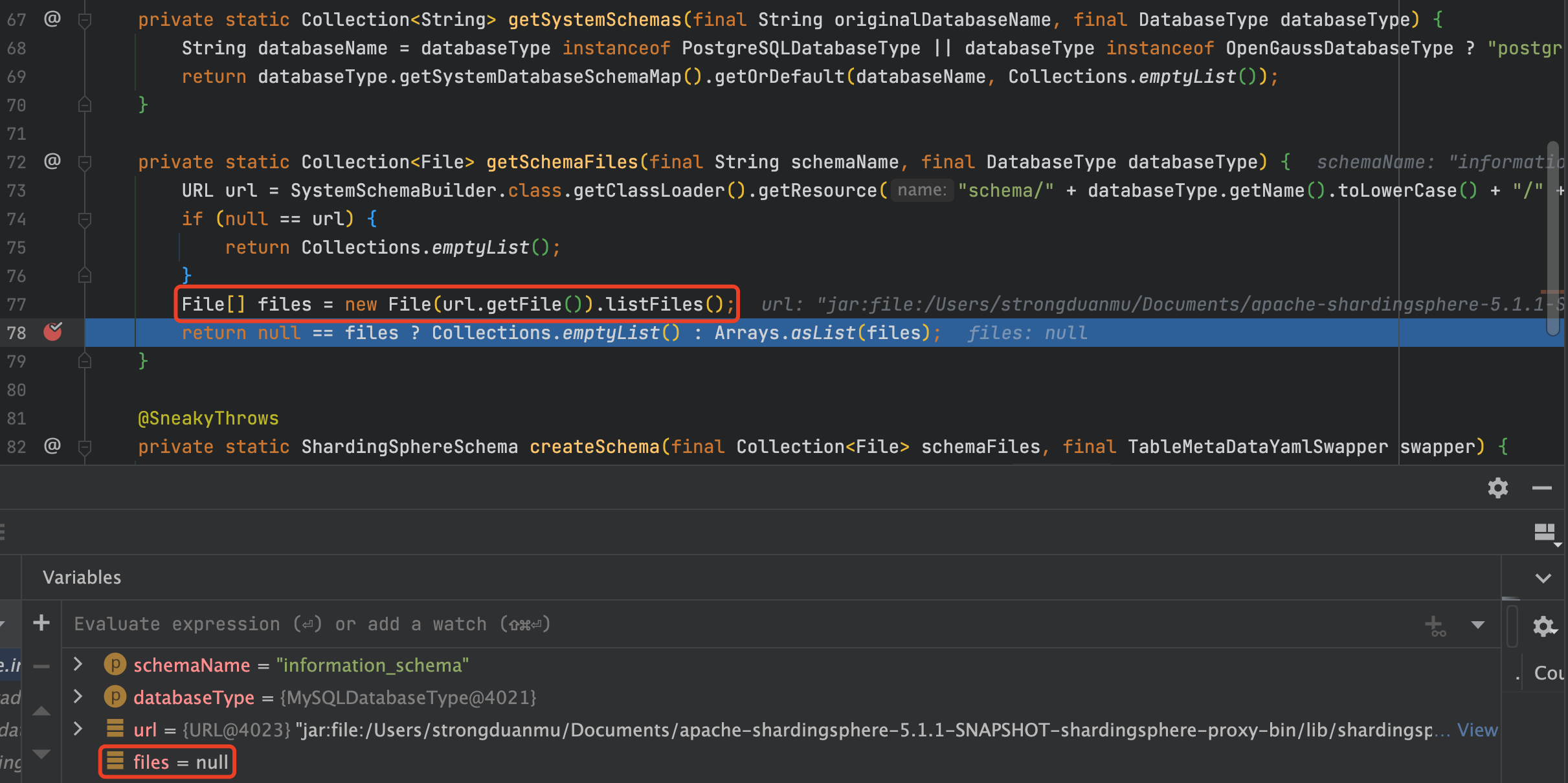

通过 JDWP 远程调试技术，笔者在系统表加载的流程中发现了问题的原因，在 IDEA 中可以正常运行的 File#listFiles() 方法，打包之后返回的结果却为 null，这导致系统表元数据为空。

1648780752

查阅了一些资料后发现，当源码打成 JAR 包后，由于 JAR 包是一个压缩包，无法直接使用 File API 去访问压缩包中的文件，需要使用流进行文件的读写。针对这个问题，笔者对系统表配置读取的逻辑进行了如下调整：

private static Collection<InputStream> getSchemaStreams(final String schemaName, final DatabaseType databaseType) {
    SystemSchemaBuilderRule builderRule = SystemSchemaBuilderRule.valueOf(databaseType.getName(), schemaName);
    Collection<InputStream> result = new LinkedList<>();
    for (String each : builderRule.getTables()) {
      	// 使用 Stream 加载系统表配置文件
        result.add(SystemSchemaBuilder.class.getClassLoader().getResourceAsStream("schema/" + databaseType.getName().toLowerCase() + "/" + schemaName + "/" + each + ".yaml"));
    }
    return result;
}

private static ShardingSphereSchema createSchema(final Collection<InputStream> schemaStreams, final TableMetaDataYamlSwapper swapper) {
    Map<String, TableMetaData> tables = new LinkedHashMap<>(schemaStreams.size(), 1);
    for (InputStream each : schemaStreams) {
        YamlTableMetaData metaData = new Yaml().loadAs(each, YamlTableMetaData.class);
        tables.put(metaData.getName(), swapper.swapToObject(metaData));
    }
    return new ShardingSphereSchema(tables);
}
