注意:本文基于 Calcite 1.35.0 版本源码进行学习研究,其他版本可能会存在实现逻辑差异,对源码感兴趣的读者请注意版本选择

前言

在上一篇深入理解 Apache Calcite ValcanoPlanner 优化器一文中,我们介绍了 Calcite VolcanoPlanner 的理论基础、核心概念和整体流程,VolcanoPlanner 在优化时会计算不同执行计划的代价 Cost,然后通过代价的比较,最终寻找出最小代价的执行计划。代价 Cost 的计算依赖于统计信息代价模型,统计信息是否准确,代价模型是否合理,直接影响了 VolcanoPlanner 优化的效果。上一篇文章中,我们对 Calcite 统计信息和代价模型,只进行了简单的介绍,今天我们将结合一个多表关联查询的案例,和大家一起探究下 Calcite 是如何使用统计信息和代价模型,以及在优化过程中,Calcite 会使用哪些优化方式得到最优执行计划。

统计信息和代价模型

在探究 Calcite 如何使用统计信息和代价模型之前,让我们先来了解下相关的基础知识,笔者参考了一些优秀的网络资料,进行了总结整理,原文链接见文末参考资料,感兴趣的读者可阅读研究。

统计信息

统计信息 Statistic 为优化器的 Cost 计算提供了必要的数据支撑,通常我们可以将统计信息划分为基础统计信息高级统计信息

基础统计信息负责大部分通用场景下的 Cost 计算,具体包括表级别的统计信息 Row Count,单个字段的统计信息:每个字段的 NDV 值(The Number of Distinct Values),Max 值Min 值NULL 值Histogram 值(分布信息,用于区间查询), Count-Min Sketch 值(用于等值查询),DataSize 值 等。由于基础统计信息对 Cost 计算至关重要,需要做到自动收集,自动更新,否则很可能因为基础统计信息的缺失,导致优化器产生灾难性的执行计划。

高级统计信息主要用于提升复杂场景下的决策质量,通常包括多字段间的关联度(Column Group)、Functional Deplendency数据倾斜 等,高级统计信息需要手工触发,只有在必要的时候才会收集。

基数估计

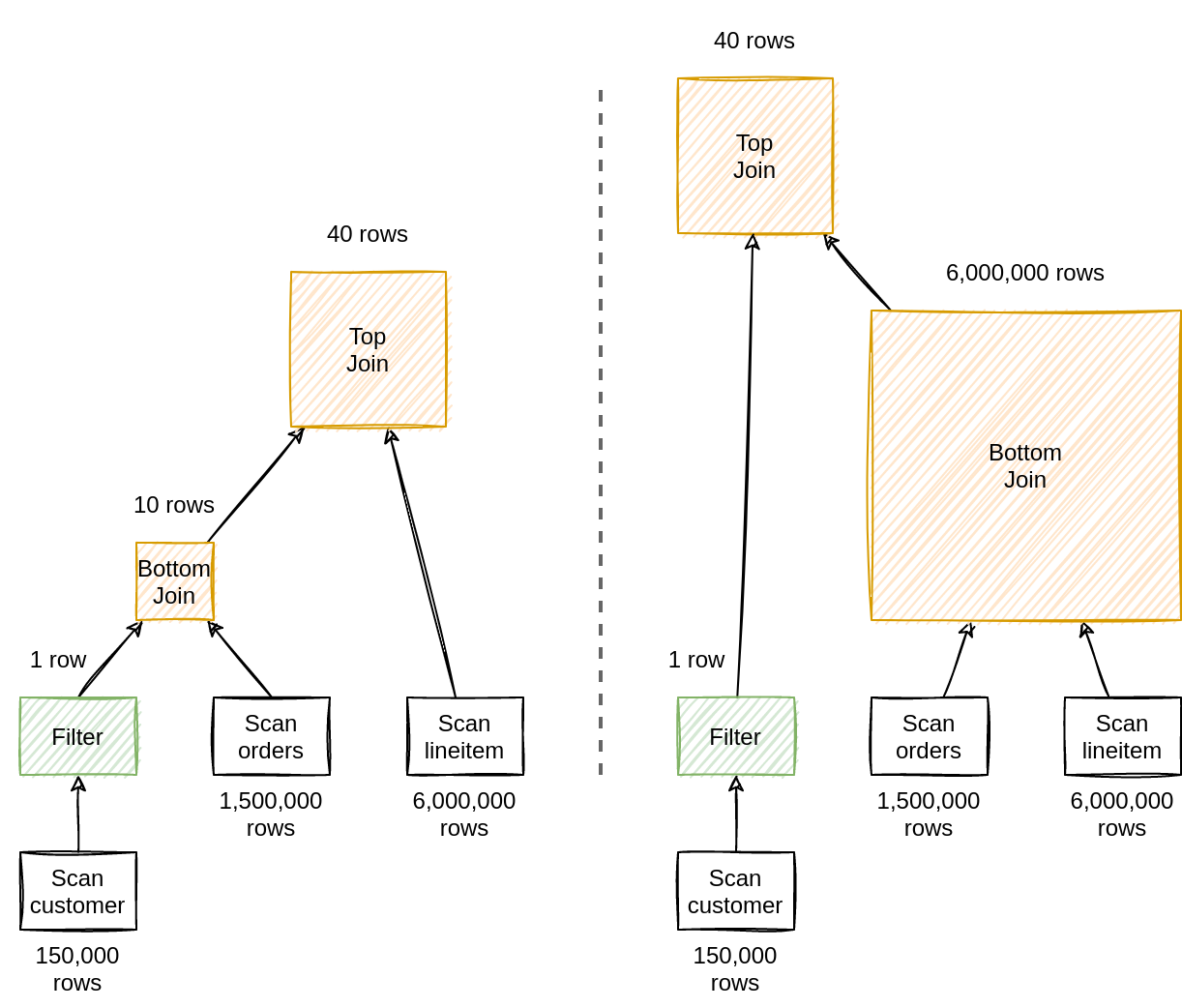

有了统计信息后,我们就可以对执行计划中的各个算子进行基数估计(Cardinality Estimation),估算这些算子产生结果的行数(或基数)。如下图所示,通过基数估计我们可以选择更优的 JOIN 顺序以减少中间结果。Scan 算子的行数可以直接从表的统计信息 Row Count 获取,而对于 Filter 算子,可以使用输入的 Scan 算子的行数乘以谓词的选择性。

下面展示了常用算子基数估计的例子:

  • Scan 算子基数估计:统计信息中收集的表 Row Count;
  • Filter 算子基数估计:对于唯一属性的谓词,相等条件下结果不超过一行,对于非唯一属性的谓词,相等条件下结果使用 NDV 估算选择率,然后计算结果。对于范围查询,我们可以使用直方图估算选择率,然后计算结果;
  • Join 算子基数估计:LeftRowCount * RightRowCount * Join Condition Selectivity
  • Union 算子基数估计:LeftRowCount + RightRowCount
  • Agg 算子基数估计:Group By 列的 Distinct 值数量(NDV)。

代价模型

代价模型(Cost Model)是用于估算物理执行计划的代价,代价通常使用 CPUMemoryIONet 四元组来描述,每一算子都会通过上述四元组来描述其代价。执行计划的代价即是其全部算子的代价之和,最终优化器会根据求和后的 CPU、Memory、IO、Net 加权计算出执行计划的最终代价。

  • CPU:代表 CPU 的消耗数值;
  • Memory:代表 Memory 的占用量;
  • IO:代表磁盘的逻辑 IO 次数;
  • Net:代表网络的逻辑 IO 次数(交互次数及传输量);
  • 最终 Cost = (CPU, Memory, IO, Net) · (w1, w2, w3, w4),w 为权重向量。

Calcite 统计信息实现

Calcite 将统计信息存储在元数据对象中进行管理,通过 RelMetadataQuery 类提供了所有元数据的访问入口,该类包含每个元数据的访问方法,访问方法中需要传递对应的关系代数类 RelNode 及其他参数。例如,获取基数 Cardinality 只需要 RelNode,而获取选择性 Selectivity 还需要传入谓词:

1
2
3
4
5
6
7
class RelMetadataQuery {
// Cardinality
public Double getRowCount(RelNode rel) {...}

// Selectivity
public Double getSelectivity(RelNode rel, RexNode predicate) {...}
}

TODO

org/apache/calcite/test/JdbcAdapterTest.java:315 testJoin3TablesPlan 作为示例:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
@Test
void testJoin3TablesPlan() {
CalciteAssert.model(JdbcTest.SCOTT_MODEL)
.query("select empno, ename, dname, grade\n"
+ "from scott.emp e inner join scott.dept d\n"
+ "on e.deptno = d.deptno\n"
+ "inner join scott.salgrade s\n"
+ "on e.sal > s.losal and e.sal < s.hisal")
.explainContains("PLAN=JdbcToEnumerableConverter\n"
+ " JdbcProject(EMPNO=[$0], ENAME=[$1], DNAME=[$5], GRADE=[$6])\n"
+ " JdbcJoin(condition=[AND(>($2, $7), <($2, $8))], joinType=[inner])\n"
+ " JdbcJoin(condition=[=($3, $4)], joinType=[inner])\n"
+ " JdbcProject(EMPNO=[$0], ENAME=[$1], SAL=[$5], DEPTNO=[$7])\n"
+ " JdbcTableScan(table=[[SCOTT, EMP]])\n"
+ " JdbcProject(DEPTNO=[$0], DNAME=[$1])\n"
+ " JdbcTableScan(table=[[SCOTT, DEPT]])\n"
+ " JdbcTableScan(table=[[SCOTT, SALGRADE]])\n")
.runs()
.enable(CalciteAssert.DB == CalciteAssert.DatabaseInstance.HSQLDB)
.planHasSql("SELECT \"t\".\"EMPNO\", \"t\".\"ENAME\", "
+ "\"t0\".\"DNAME\", \"SALGRADE\".\"GRADE\"\n"
+ "FROM (SELECT \"EMPNO\", \"ENAME\", \"SAL\", \"DEPTNO\"\n"
+ "FROM \"SCOTT\".\"EMP\") AS \"t\"\n"
+ "INNER JOIN (SELECT \"DEPTNO\", \"DNAME\"\n"
+ "FROM \"SCOTT\".\"DEPT\") AS \"t0\" ON \"t\".\"DEPTNO\" = \"t0\".\"DEPTNO\"\n"
+ "INNER JOIN \"SCOTT\".\"SALGRADE\" "
+ "ON \"t\".\"SAL\" > \"SALGRADE\".\"LOSAL\" "
+ "AND \"t\".\"SAL\" < \"SALGRADE\".\"HISAL\"");
}

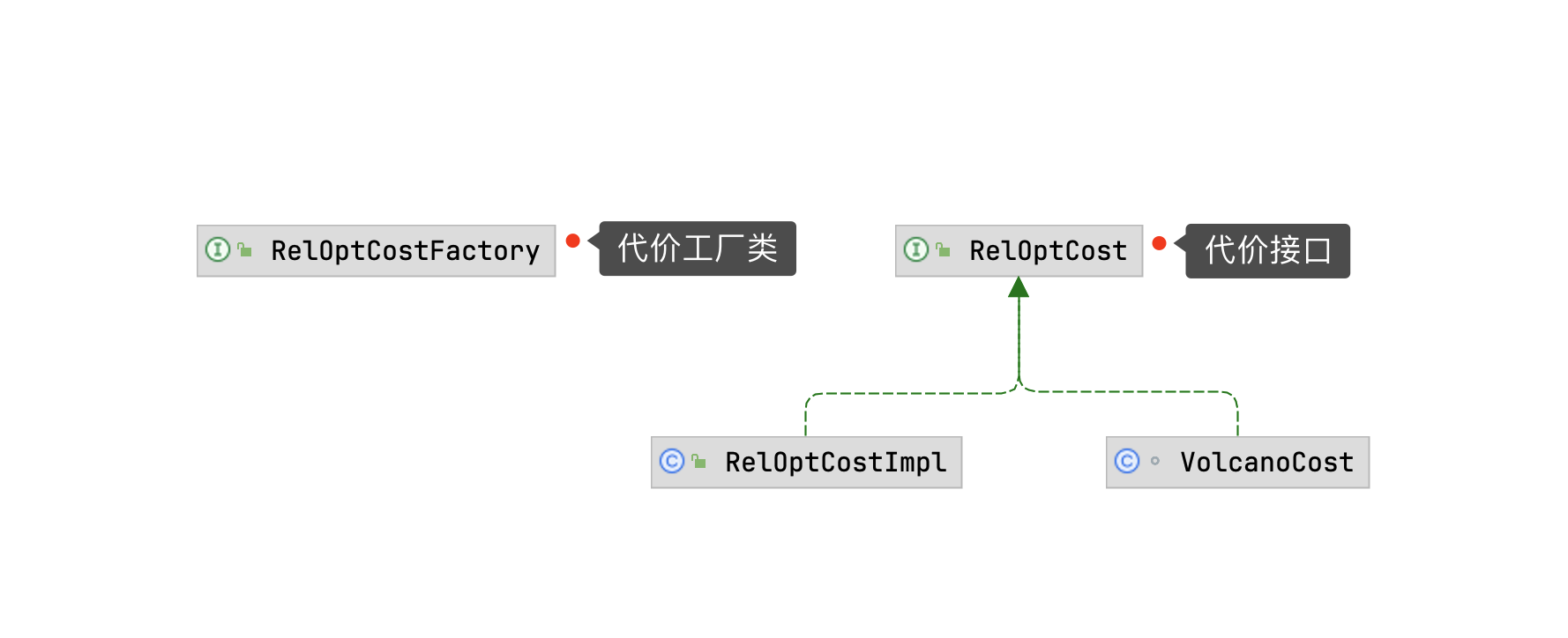

Calcite 代价模型实现

TODO

结语

TODO
