前言
熟悉 Java 语言的朋友应该都听过 Write Once, Run Anywhere.
这样的口号,它主要阐述地是 Java 语言的跨平台特性。工程师只需要编写一次 Java 源码,再通过 Java 编译器将源码编译为字节码文件,就可以很方便地在不同操作系统的 JVM 上进行分发运行。Java 字节码技术是 Java 语言实现平台无关性的基石,也是学习 JVM 虚拟机实现的基础,了解 Java 字节码技术,可以帮助大家理解后续的类加载机制,以及 JVM 编译优化相关的内容。因此,本系列首先从 Java 字节码技术开始,和大家一起初步探究字节码的设计和执行逻辑。
什么是字节码
字节码即 Java ByteCode
,它由单个字节(byte
)的指令组成,理论上最多可以支持 256 个操作码(opcode
),而实际上 Java 只使用了 200 左右的操作码,还有一些操作码则保留下来,用于调试等操作。操作码通常也称为指令,后面会跟随零至多个参数,即操作数(operand
)。根据指令的特性,可以将字节码分为如下的 4 大类:
- 栈操作指令,包括与局部变量交互的指令;
- 流程控制指令;
- 方法调用指令;
- 算术运算及类型转换指令。
除此之外,还有一些用于执行专门任务的指令,例如同步指令、异常指令等,完整的 JVM 指令可以参考 Java 虚拟机指令操作码和助记符映射关系。
如何查看字节码
通过 javap
命令查看
JDK 工具自带了 javap
命令,可以用于查看 class 文件中的字节码,执行 javap -h
可以查看该命令详细的使用说明。用户使用 javap
命令时,需要在后面指定参数以及 class 字节码文件名,常用的参数有 -c
和 -v
,-c
参数用于对代码进行反编译,可以查看 class 文件中的字节码信息,-v
参数则用于打印附加信息,例如:constant pool
常量池信息。
1 | ❯ javap -h |
我们编写一个如下的简单 HelloByteCode
程序作为示例,程序 main
方法创建了一个 HelloByteCode
对象(源码请参考 HelloByteCode),并调用了 sayHello
方法,输出 Hello, ByteCode!
字符串。
1 | public final class HelloByteCode { |
然后我们使用 javac
命令将源码编译为字节码,-g
参数用于生成所有 debug 信息,javac
命令默认开启了优化功能,会去除字节码中的本地变量表 LocalVariableTable
。
1 | javac -g HelloByteCode.java |
获取到字节码文件后,我们再通过 javap
命令查看字节码信息,-c
参数用于对代码进行反编译,-v
参数则用于打印附加信息。如下展示了完整的字节码信息,大家可以先尝试理解下字节码的含义,在下个小节我们将对字节码进行深入探究。
1 | ❯ javap -c -v HelloByteCode |
通过 jclasslib
查看
除了通过 javap
命令查看之外,我们还可以通过 jclasslib 可视化查看字节码。jclasslib
不仅提供了 Idea 插件,还提供了独立的软件包,大家可以按需选择使用。由于使用方式类似,本文以 Idea 插件的方式展示如何通过 jclasslib

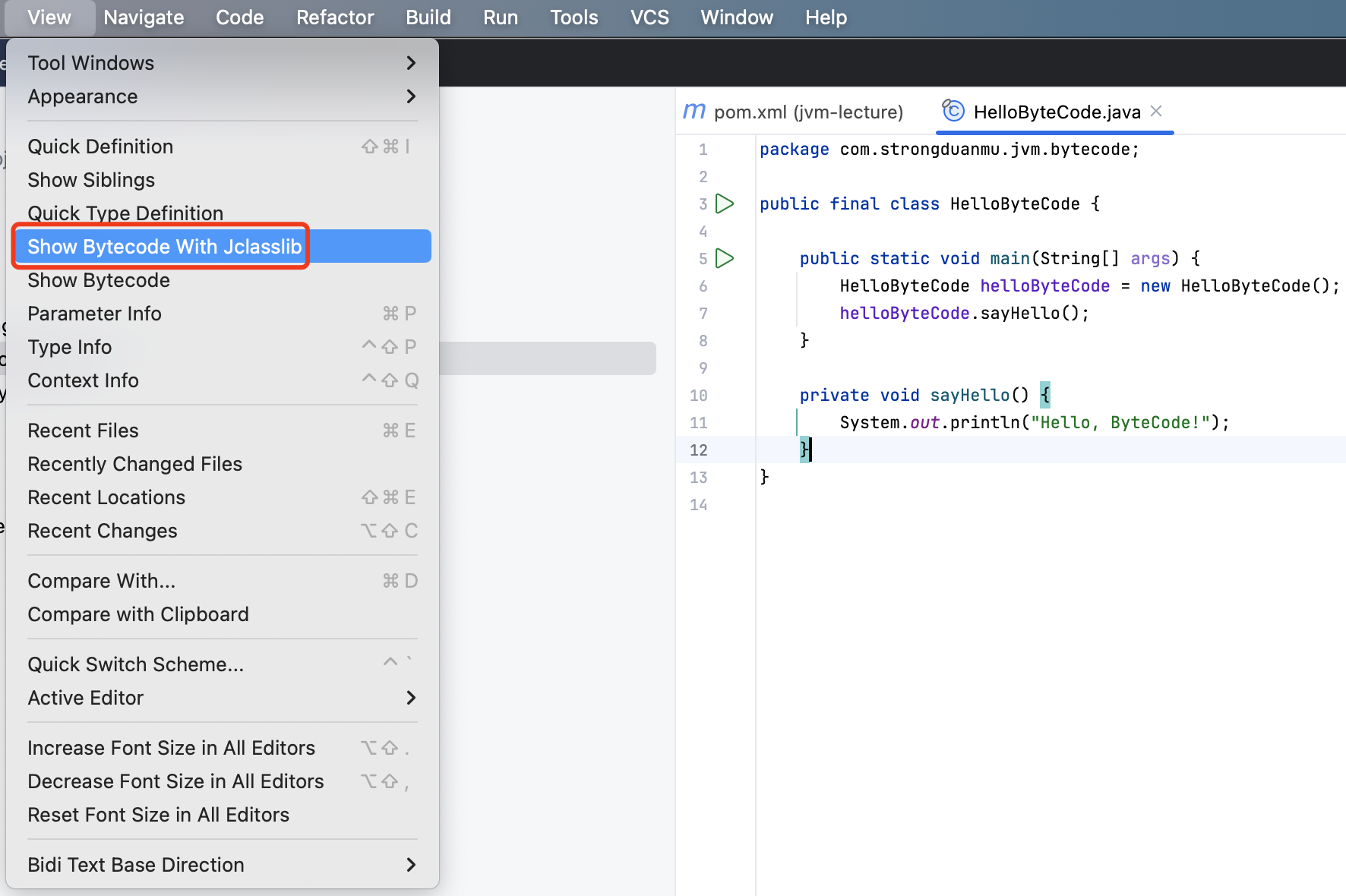

查看字节码,首先选中 HelloByteCode
源码文件,然后选择 View -> Show Bytecode With Jclasslib
。
![通过 jclasslib 查看字节码](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/show-bytecode-with-jclasslib.png)

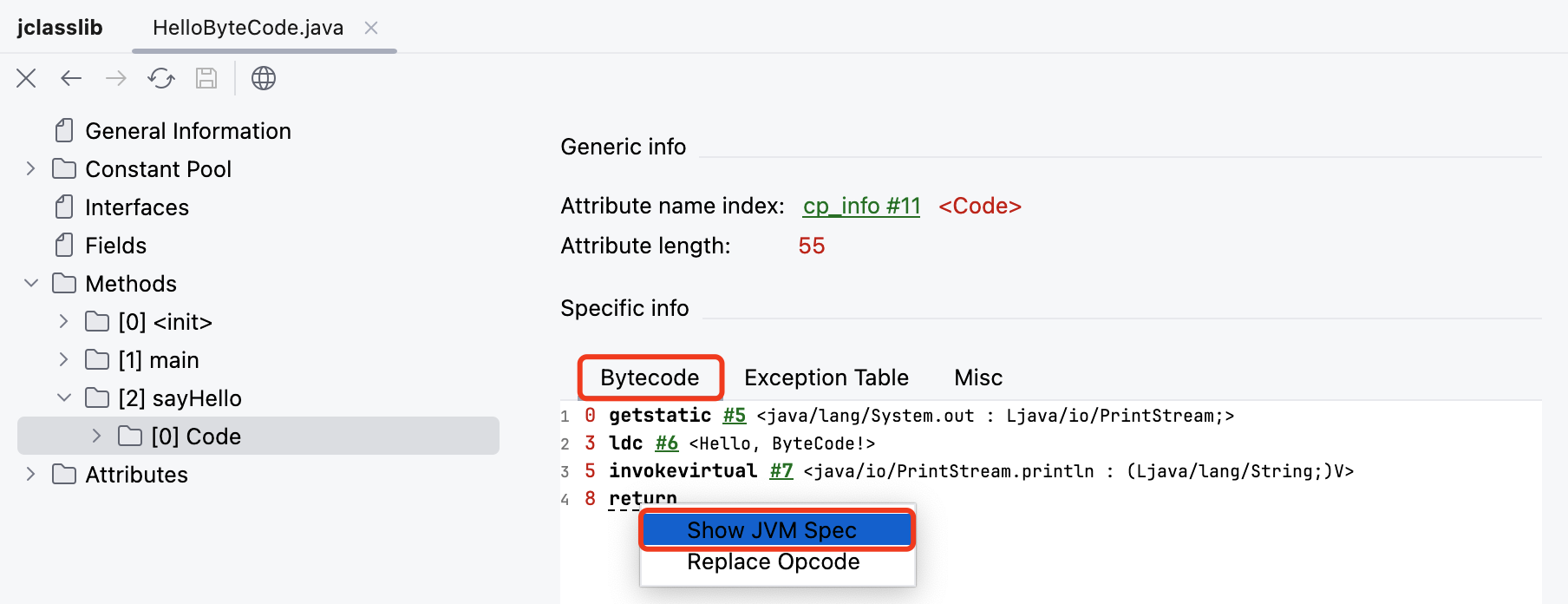

选择完成后,可以在右侧的 Tab 中查看字节码。此外,jclasslib
插件在查看字节码时,可以点击 Show JVM Spec
查看 JVM 虚拟机规范,查看相关字节码指令的作用。
![jclasslib 展示的字节码](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/jclasslib-bytecode-view.png)
深入理解字节码
Classfile
前文介绍了两种查看字节码的方法,想必大家对于字节码中的内容还有诸多疑问。本节我将带领大家逐行分析,一起深入探究字节码的内容,尝试理解字节码的含义与作用。首先,我们来看下字节码中的 Classfile
,具体内容如下:
1 | Classfile /Users/duanzhengqiang/IdeaProjects/jvm-lecture/src/main/java/com/strongduanmu/jvm/bytecode/HelloByteCode.class |
Classfile
声明了当前字节码来源的 class
文件路径,并在 Classfile 下方显示了 class
文件的最近修改时间,MD5 校验值以及编译的来源文件。
Class 基础信息
1 | public final class com.strongduanmu.jvm.bytecode.HelloByteCode |
第二部分 public final class com.strongduanmu.jvm.bytecode.HelloByteCode
则展示了 Class 类的版本号区间 [minor version: 0, major version: 55]
,major version: 55
对应了 JDK 11,表示当前 Class 类支持 JDK 11 及以下版本。
flags
代表了访问标识符,0x0031
是访问标识符值的累加,ACC_PUBLIC
表示当前是一个 public 类,ACC_FINAL
表示当前是一个 final 类,ACC_SUPER
则是 JDK 早期用于标记当前类显式声明的父类,从 JDK 1.1 开始,所有类都必须显式声明它们的父类(即使是 Object
),因此 ACC_SUPER
访问标志实际上总是被设置。更多访问标识符的说明请参考下表:
标记名 | 值 | 含义 |
---|---|---|
ACC_PUBLIC | 0x0001 | 可以被包的类外访问。 |
ACC_FINAL | 0x0010 | 不允许有子类。 |
ACC_SUPER | 0x0020 | 当用到 invokespecial 指令时,需要特殊处理的父类方法。 |
ACC_INTERFACE | 0x0200 | 标识定义的是接口而不是类。 |
ACC_ABSTRACT | 0x0400 | 不能被实例化。 |
ACC_SYNTHETIC | 0x1000 | 标识并非 Java 源码生成的代码。 |
ACC_ANNOTATION | 0x2000 | 标识注解类型。 |
ACC_ENUM | 0x4000 | 标识枚举类型。 |
this_class
表示当前 class 类,后面跟随的 #2
表示引用常量池中的第二个常量,即注释中显示的 com/strongduanmu/jvm/bytecode/HelloByteCode
。super_class
表示当前 class 类的超类,#8
表示常量池中的第八个常量,即 java/lang/Object
。interfaces: 0, fields: 0, methods: 3, attributes: 1
表示当前 class 类中接口、字段、方法和属性的数量。
常量池
1 | Constant pool: |
Constant pool
表示常量池,其中声明了字节码中需要使用的常量,#1
、#2
等表示常量的编号,字节码中使用常量时,只需要引用相关的编号即可。Methodref
、Class
、Fieldref
是常量的类型,分别表示方法引用,Class 类以及字段引用,更多常量类型可参考如下常量类型表格。常量中可以通过编号引用其他常量,例如:#8.#24
,代表了对 Object
对象 init
方法的引用,字节码注释 java/lang/Object."<init>":()V
已经很好地向我们展示了方法引用。
常量类型 | 值 | 含义 |
---|---|---|
CONSTANT_Class | 7 | 类或接口 |
CONSTANT_Fieldref | 9 | 字段引用 |
CONSTANT_Methodref | 10 | 类方法引用 |
CONSTANT_InterfaceMethodref | 11 | 接口方法引用 |
CONSTANT_String | 8 | java.lang.String 类型的常量 |
CONSTANT_Integer | 3 | 4 字节整型常量 |
CONSTANT_Float | 4 | 4 字节浮点型常量 |
CONSTANT_Long | 5 | 8 字节长整型常量 |
CONSTANT_Double | 6 | 8 字节双精度浮点型常量 |
CONSTANT_NameAndType | 12 | 字段或方法的名称和类型,类型通过字段描述符(例如:[Ljava/lang/String; )或方法描述符(例如:(Ljava/lang/String;)V )进行表示 |
CONSTANT_Utf8 | 1 | UTF-8 编码表示的字符串常量值 |
CONSTANT_MethodHandle | 15 | 方法句柄 |
CONSTANT_MethodType | 16 | 方法类型 |
CONSTANT_InvokeDynamic | 18 | invohecynamic 动态方法调用 |
字节码
介绍完常量池后,我们再来关注下最核心的字节码指令,由于本文示例程序中包含了私有方法,因此需要使用 javap -c -v -p HelloByteCode
查看包含私有方法在内的所有成员变量和方法。如下展示了字节码信息,可以看到总共包含了 3 个方法——HelloByteCode
构造方法、main
方法、sayHello
方法,下面我们将分别进行探究学习。
1 | { |
HelloByteCode 构造方法
1 | public com.strongduanmu.jvm.bytecode.HelloByteCode(); |
HelloByteCode 构造方法是 Java 编译器默认生成的,了解 Java 的朋友都知道,当我们在程序中没有定义任何构造方法时,Java 编译器会默认生成无参的构造方法。public com.strongduanmu.jvm.bytecode.HelloByteCode();
是构造方法的方法声明,HelloByteCode 前面会带上完整的包路径。
descriptor
则是方法描述符,()V
中 ()
表示入参,默认构造方法的入参为空,()
之后是返回值,由于构造方法没有任何返回值,因此返回值为 void
,缩写为 V
。
flags
表示访问标识符,ACC_PUBLIC
表示该构造方法为 public
构造方法,更多访问标识符类型可参考 Class 基础信息。
Code
则对应了具体的代码逻辑,stack=1, locals=1, args_size=1
中的 stack
表示当前方法执行时最大的栈使用深度,HelloByteCode
构造方法栈深度为 1,locals
表示本地变量表中槽位的个数,args_size
表示方法的参数个数。
好奇的同学可能会问:默认无参构造方法的参数个数为什么是 1?因为在 Java 中,非静态方法(包括构造方法)会有一个
this
引用,并且this
会作为方法的隐藏参数,this
会存储在本地变量表的第 1 个槽位,所以字节码里args_size
为 1。
0: aload_0
中的 0
表示当前指令位于该方法指令的 0 位置,aload_0

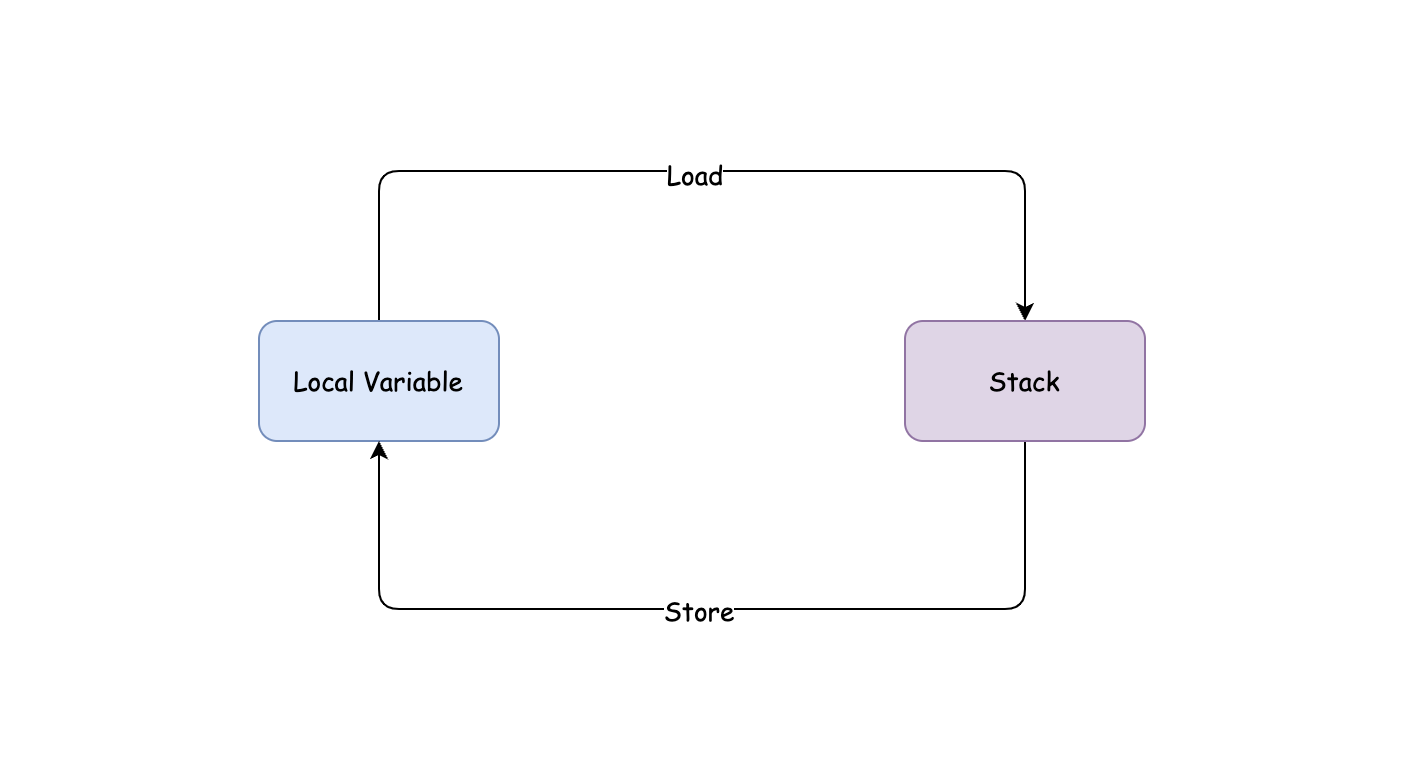

表示将第一个引用类型本地变量压入栈顶。下图展示了 Local Variable
和 Stack
关系,由于 JVM 是一个基于栈的计算机器,因此在计算的过程中会执行很多压入和弹出操作,即 Load 和 Store 指令。
![Local Variable 和 Stack 关系](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/local-variable-and-stack-relationship.png)
1: invokespecial #1
中的 1
表示当前指令位于该方法指令的 1 位置,invokespecial
表示调用超类构造方法、实例初始化方法或私有方法,#1
引用了常量池中的第一个常量,即 #1 = Methodref #8.#24 // java/lang/Object."<init>":()V
。从整个指令来看,调用的是超类构造方法:Object
类的 init
方法。
4: return
中的 4
表示当前指令位于该方法指令的 4 位置,return
表示从当前方法返回 void。
LineNumberTable
行号表记录了源码中行号和方法指令的位置,line 3: 0
中的 3
表示源码中的第 3 行,0
表示方法指令的第 0 个位置,即 0: aload_0
。
LocalVariableTable
本地变量表记录了当前方法中的本地变量,Start
表示起始位置,标识了该变量在字节码中的哪行开始起作用,Length
表示指令作用范围,对应的是字节码中的位置。可以看到,默认构造方法有一个 this
变量,Slot
表示槽位,Signature
表示变量的签名信息,其中 L<ClassName>
是引用类型的字段描述符。下表展示了常用类型的字段描述符,在字节码中我们会经常看到这些字段描述符信息,大家可以随时查阅表格加强理解。
字符 | 类型 | 含义 |
---|---|---|
B | byte | 有符号字节型数 |
C | char | Unicode 字符,UTF-16 编码 |
D | double | 双精度浮点数 |
F | float | 单精度浮点数 |
I | int | 整型数 |
J | long | 长整数 |
S | short | 有符号短整数 |
Z | boolean | 布尔值 true/false |
L Classname; | reference | 一个名为 Classname 的实例 |
[ | reference | 一个一维数组 |
字段描述符示例:
int
实例变量的描述符是I
;java.lang.Object
描述符是Ljava/lang/Object;
;double
的三维数组double d[][][]
描述符是[[[D
。
main 方法
1 | public static void main(java.lang.String[]); |
有了 HelloByteCode 构造方法的基础,我们阅读 main
方法的字节码会很轻松,descriptor
表示了方法描述符,([Ljava/lang/String;)V
表示入参为 String
数组,返回值为 void
,这和我们记忆中的 main
方法声明是完全一致的。flags
声明了 main
方法为 public
公有方法,并且是 static
静态方法。
Code
部分 stack=2, locals=2, args_size=1
中的 stack=2
表示当前方法执行时使用的最大栈深度为 2,我们将在后文字节码执行过程小节中,为大家详细介绍栈在执行过程中的作用。locals=2
表示该方法的本地变量数为 2,即:args
和 helloByteCode
,那么为什么 main
方法的本地变量没有 this
?我们前文介绍过,只有非静态方法会有当前对象的 this
引用,而 main
方法是一个静态方法。args_size=1
表示了 main
方法有一个参数 args
。

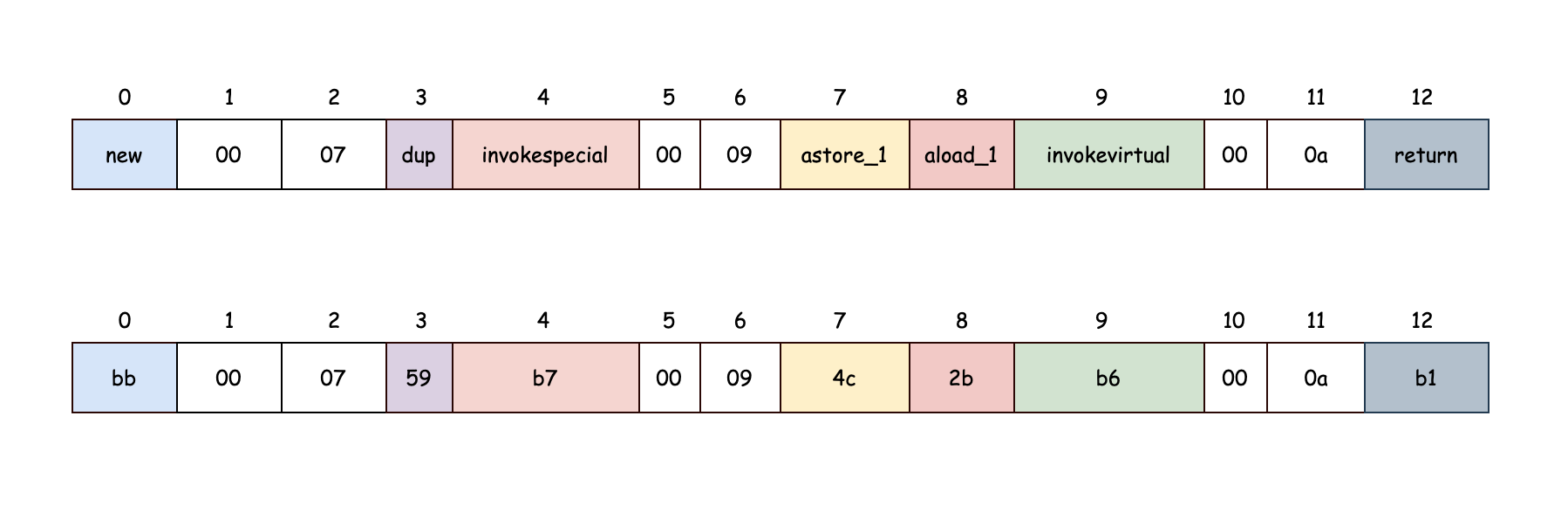

字节码部分,为了方便大家理解,可以参考下面的字节码指令图。0: new #7
表示方法字节码的第 0 个位置,new
是一个操作码,表示创建一个对象,并将其引用值压入栈顶,后面紧跟着的 #7
是操作数,引用的是常量池中的第 7 个常量,由于 JVM 操作数栈是基于槽(Slot
),每个槽默认为 32 位宽,即 4 位 16 进制数,因此 07 之前需要用 00 补位。参考 Java 虚拟机指令操作码和助记符映射关系,我们可以快速查阅到 new
操作码对应的 16 进制为 bb,因此 0: new #7
使用 16 进制的表现形式为 bb0007
。
3: dup
表示字节码的第 3 个位置,dup
(全称 duplicate
) 表示复制栈顶数值,并将复制值压入栈顶,后面没有操作数,因此它的 16 进制表示为 59
。
4: invokespecial #9
前文已经介绍,该操作码表示调用超类构造方法,实例初始化方法或私有方法,此处表示对 HelloByteCode 初始化时 init
方法的调用,invokespecial
操作码对应的 16 进制为 b7,同样操作数需要用 00 补位,最终 4: invokespecial #9
16 进制表示为 b70009
。
astore_1
表示将栈顶引用型数值存入第二个本地变量,aload_1
表示将第二个引用类型本地变量推至栈顶,这两个操作码后面都没有操作数,它们 16 进制的表示分别为 4c
和 2b
。
9: invokevirtual #10
表示调用实例方法,此处为调用 sayHello
实例方法,invokevirtual
操作码对应的 16 进制为 b6,经过补位后的 16 进制表示为 b6000a
。最后 return
操作码表示了方法返回 void,对应的 16 进制表示为 b1
。
![字节码指令](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/class-bytecode.png)

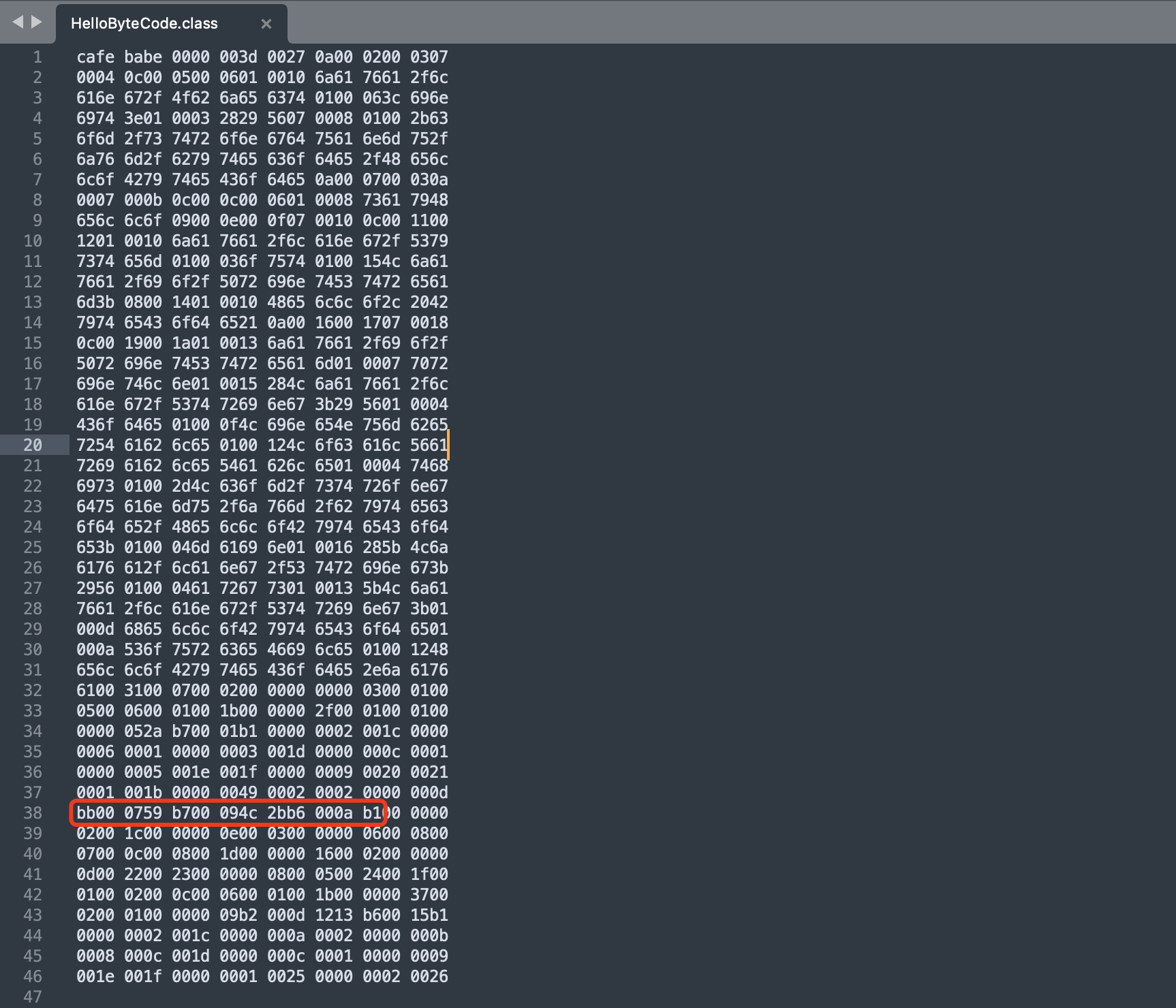

那么,根据字节码助记符转换出来的 16 进制存储在哪里呢?答案是 class 文件。我们可以使用 Sublime Text
文本编辑器查看 class 文件中的内容,具体内容如下,通过比对能够找到 main
方法对应的 16 进制内容——bb00 0759 b700 094c 2bb6 000a b1
。
![HelloByteCode Class 内容](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/hello-byte-code-class.png)
main
方法中其他的 LineNumberTable
和 LocalVariableTable
,和前文介绍的内容基本一致,感兴趣的读者可以自行尝试理解,本小节就不再一一介绍。
sayHello 方法
1 | private void sayHello(); |
最后,我们再来看下 sayHello
方法,和构造方法及 main
方法不同的是,sayHello
方法是一个私有方法,因此 flags
对应的是 ACC_PRIVATE
。
Code
部分,sayHello
方法使用到了 getstatic
和 ldc
两个操作码,getstatic
操作码表示获取指定类的静态域,并将其压入栈顶,此处表示对 System
类中的静态成员变量 PrintStream out
的调用。ldc
操作码表示将 int,float 或 String 型常量值从常量池中推至栈顶,此处指将字符串常量 Hello, ByteCode!
推至栈顶。invokevirtual
操作码前文已经介绍,表示调用实例方法,此处表示调用 PrintStream 对象的 println
方法。
SourceFile
SourceFile
内容比较简单,用于声明当前 class 文件的源文件,此处为 HelloByteCode.java
。
字节码执行过程
抽象执行流程
前文我们详细介绍了 javap
命令展示字节码信息的具体含义,本节我们再来了解下字节码的执行过程。如果不考虑 JVM 中的异常处理逻辑,我们可以用下面的伪代码来表示字节码的执行过程。首先,JVM 会自动计算 PC 程序计数器的值进行加 1,然后根据 PC 程序计数器指示的位置,读取字节码流中的操作码,由于字节码中一些操作码后面存在操作数,因此会判断当前操作码是否存在操作数,存在则继续读取操作数,不存在或者读取完则执行指令(操作码 + 操作数),执行完成后继续读取剩余的字节码内容。
1 | do { |
执行流程说明
了解了字节码抽象执行流程,我们再结合下面的 BasicCalculator 示例,来观察下具体每个字节码执行时,局部变量表和操作栈之间的交互变化。
1 | public final class BasicCalculator { |
我们分别使用 javac -g BasicCalculator.java
和 javap -c -v -p BasicCalculator
编译和查看字节码信息,可以得到如下的核心逻辑:
1 | private int calculate(); |
从字节码中可以看到,这段计算逻辑总共包含了 4 个本地变量,分别是:this
、a
、b
和 c
,执行计算逻辑时,多次调用了 push
和 store
指令,下面我们将针对字节码中的每个指令进行逐个分析。

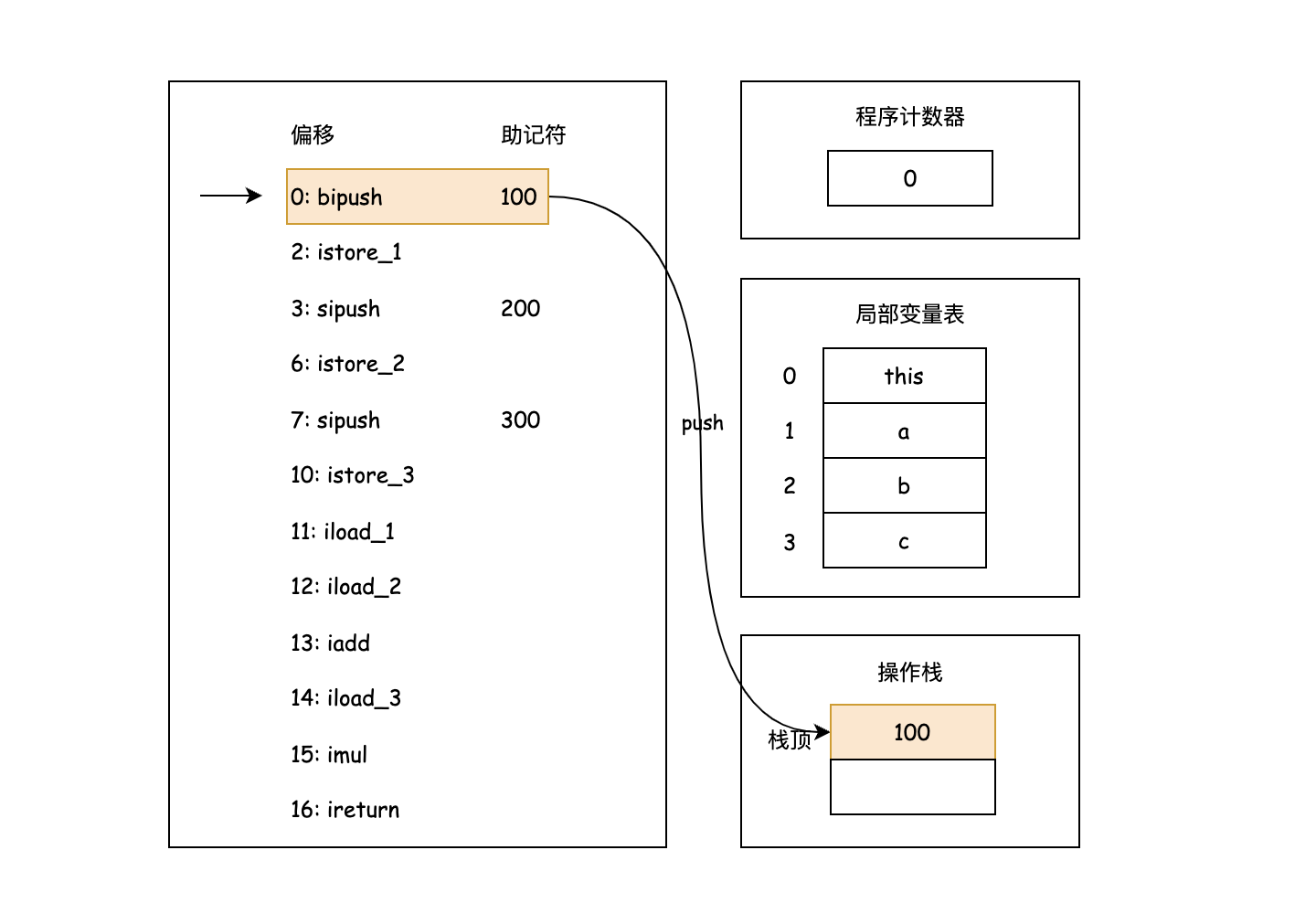

- 执行 bipush 100 指令:
![执行 bipush 100 指令](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/bytecode-execute-progress-bipush-100.png)
首先,我们来看下第 1 个指令 bipush
,它表示将单字节的常量值(-128 ~ 127
)推至栈顶,此案例是将 100 推至栈顶。上图展示了程序计数器、局部变量表和操作栈的状态,程序计数器指向了当前需要执行字节码的位置 0,JVM 首先会读取 bipush 操作码,由于该操作码包含了 1 个字节的操作数,因此会继续读取对应的值 100,读取完成后执行指令,会将 100 推至操作栈的栈顶。

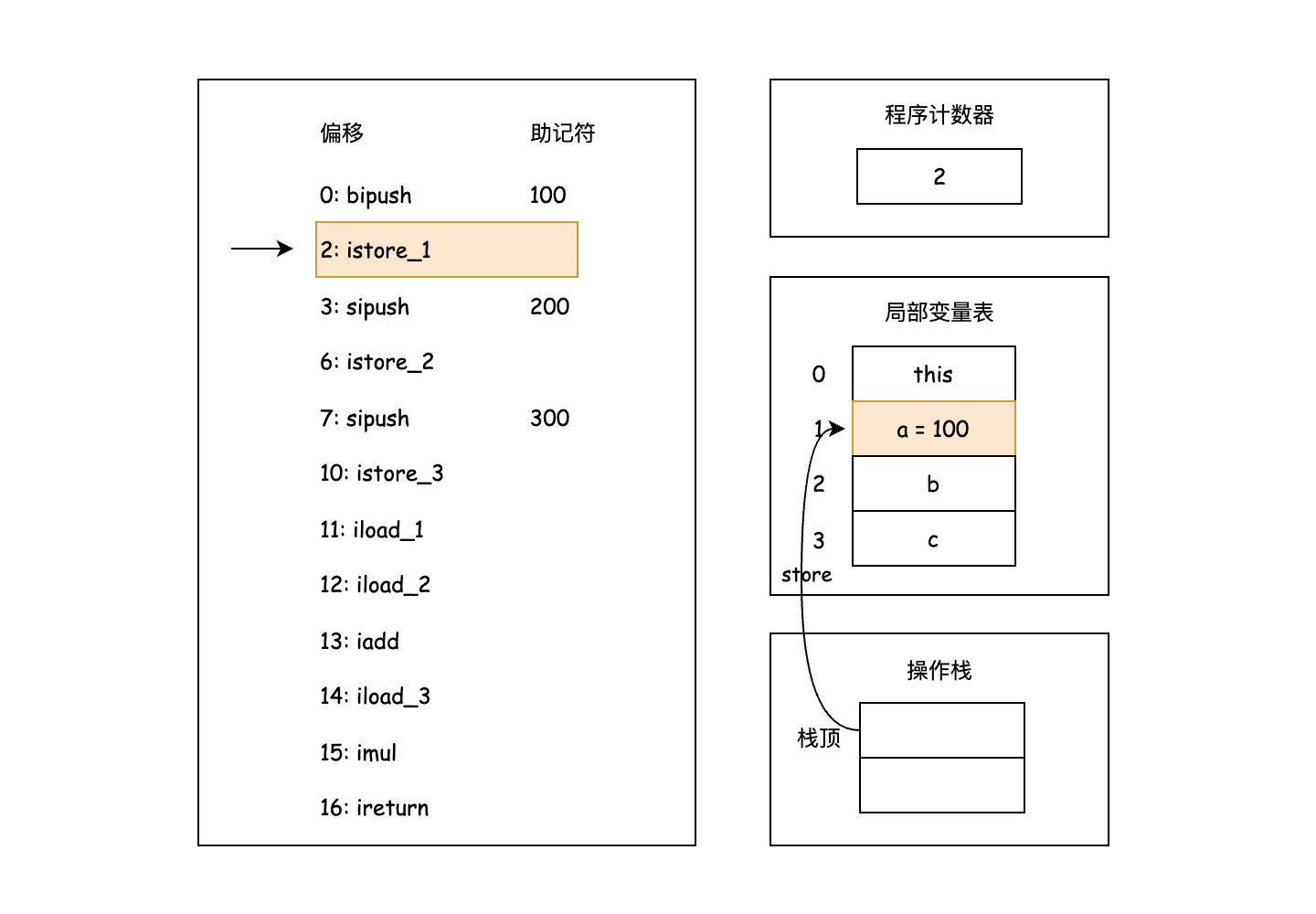

- 执行 istore_1 指令:
![执行 istore_1 指令](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/bytecode-execute-progress-istore_1.png)
然后 JVM 会继续执行 istore_1
指令,该指令表示将栈顶 int 型数值存入第二个本地变量,即上图所示的 a 变量中。

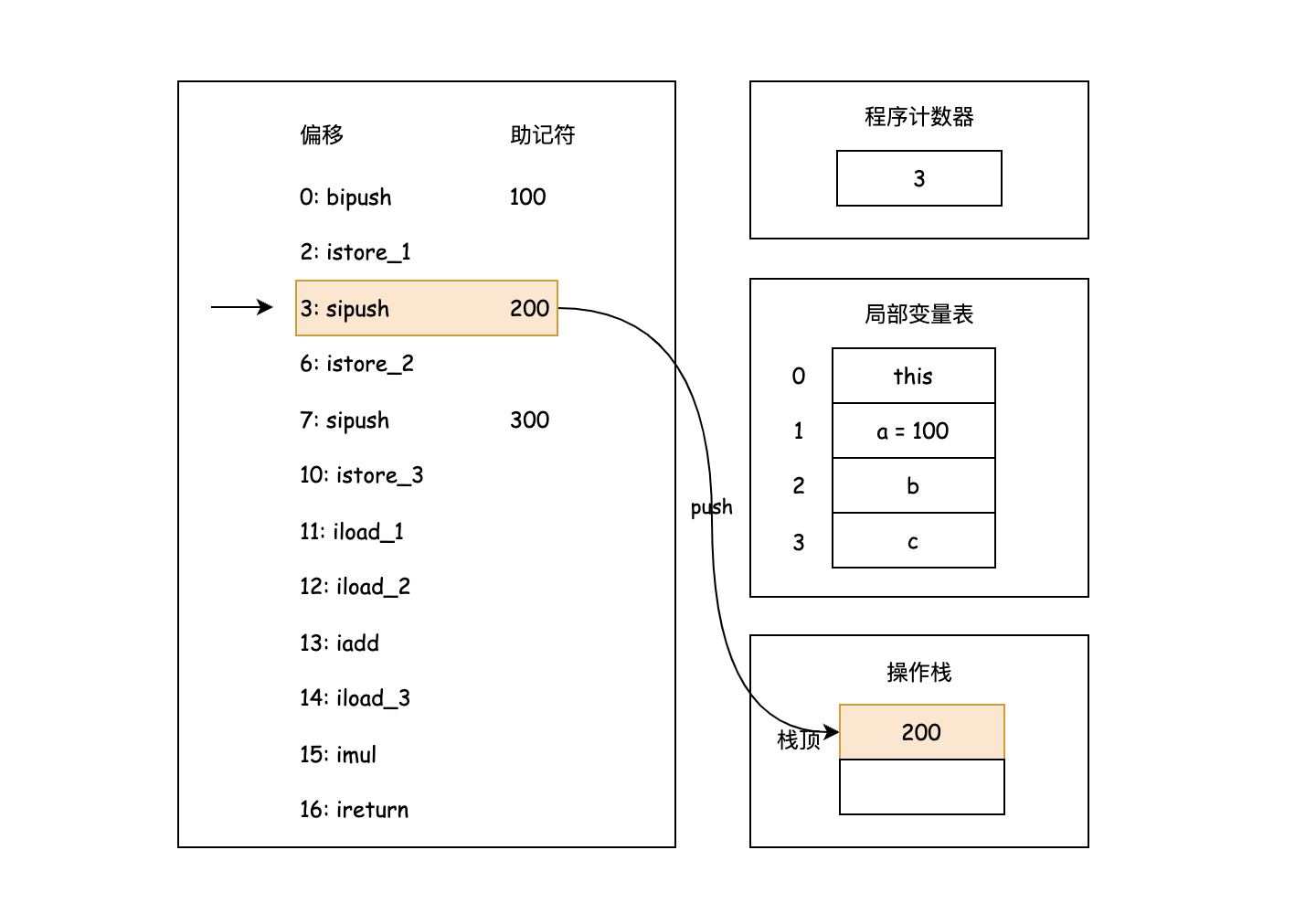

- 执行 sipush 200 指令:
![执行 sipush 200 指令](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/bytecode-execute-progress-sipush-200.png)
根据程序计数器指示的位置 3,JVM 会继续执行对应的 sipush
指令,该指令会将短整型常量(-32768 ~ 32767
)推至栈顶,此处会将 200 推至操作栈的栈顶。执行完成后程序计数器会变更为 6,因为操作码 sipush
占用 1 个字节,操作数 200
占用 2 个字节。

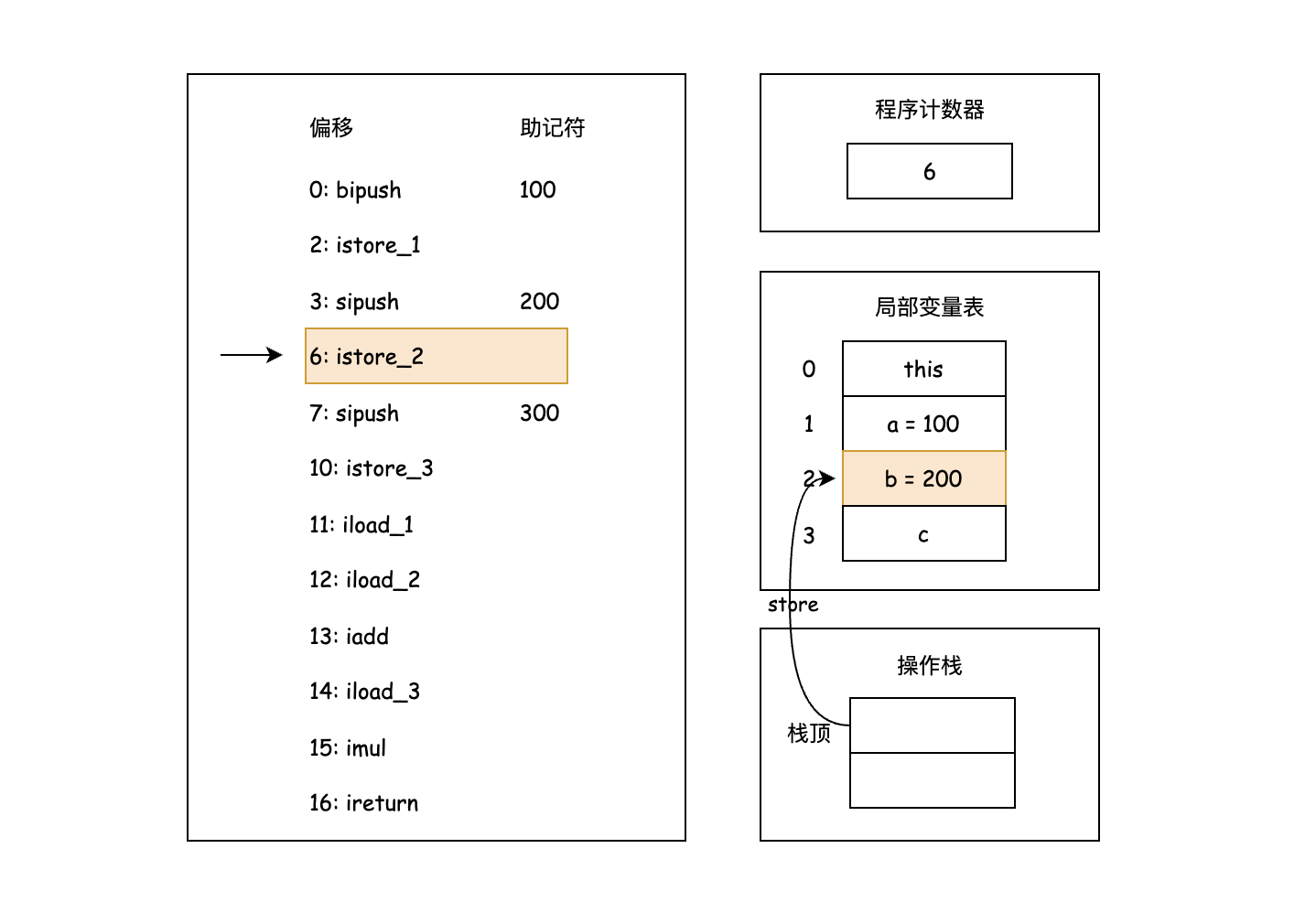

- 执行 istore_2 指令:
![执行 istore_2 指令](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/bytecode-execute-progress-istore_2.png)
JVM 继续执行 istore_2
指令,该指令会将栈顶 int 型数值存入第三个本地变量,即上图所示的 b 变量。

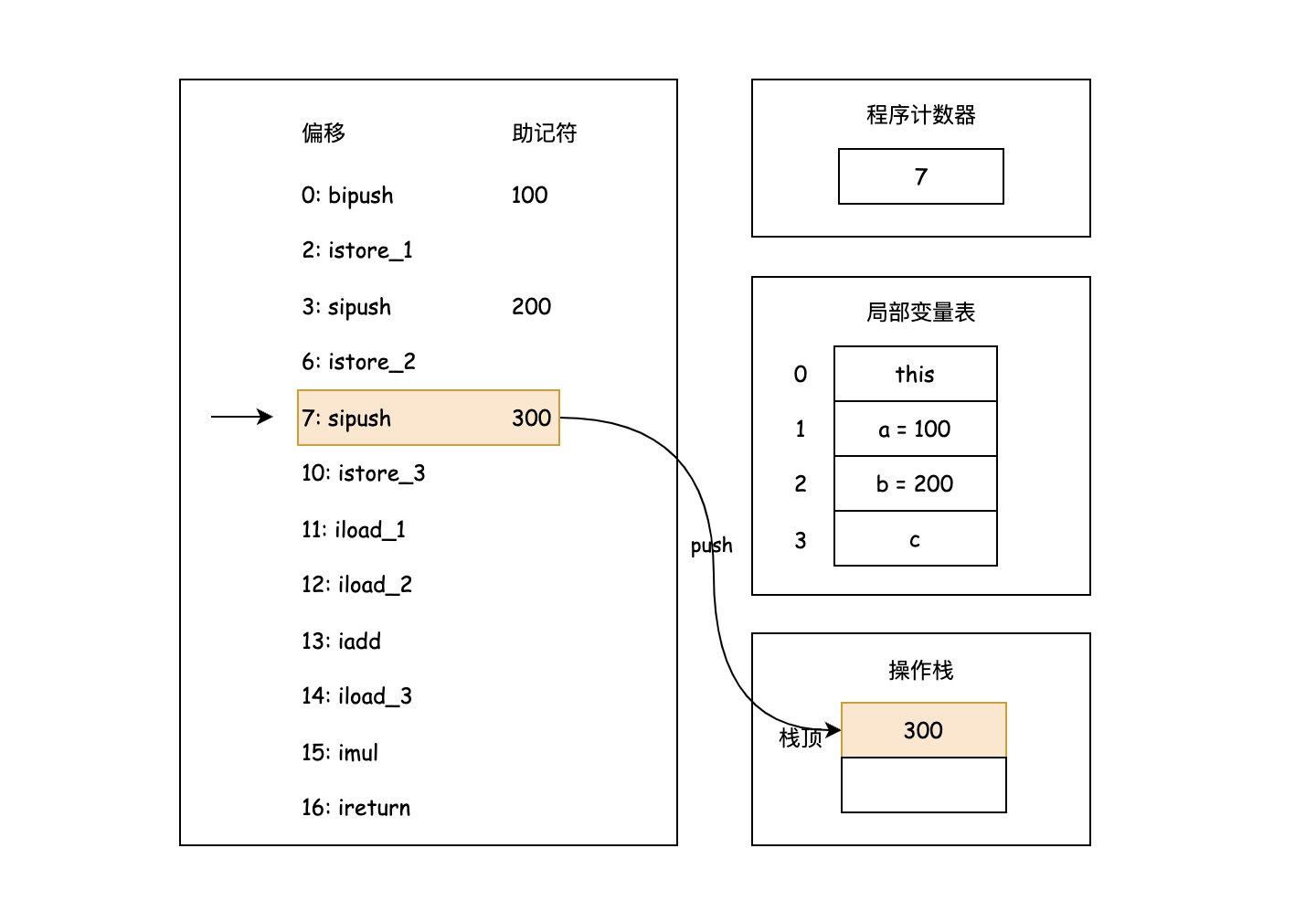

- 执行 sipush 300 指令:
![执行 sipush 300 指令](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/bytecode-execute-progress-sipush-300.png)
sipush
指令前文已经介绍其作用,此处只有操作数不同,该指令会将 300 压入到栈顶。

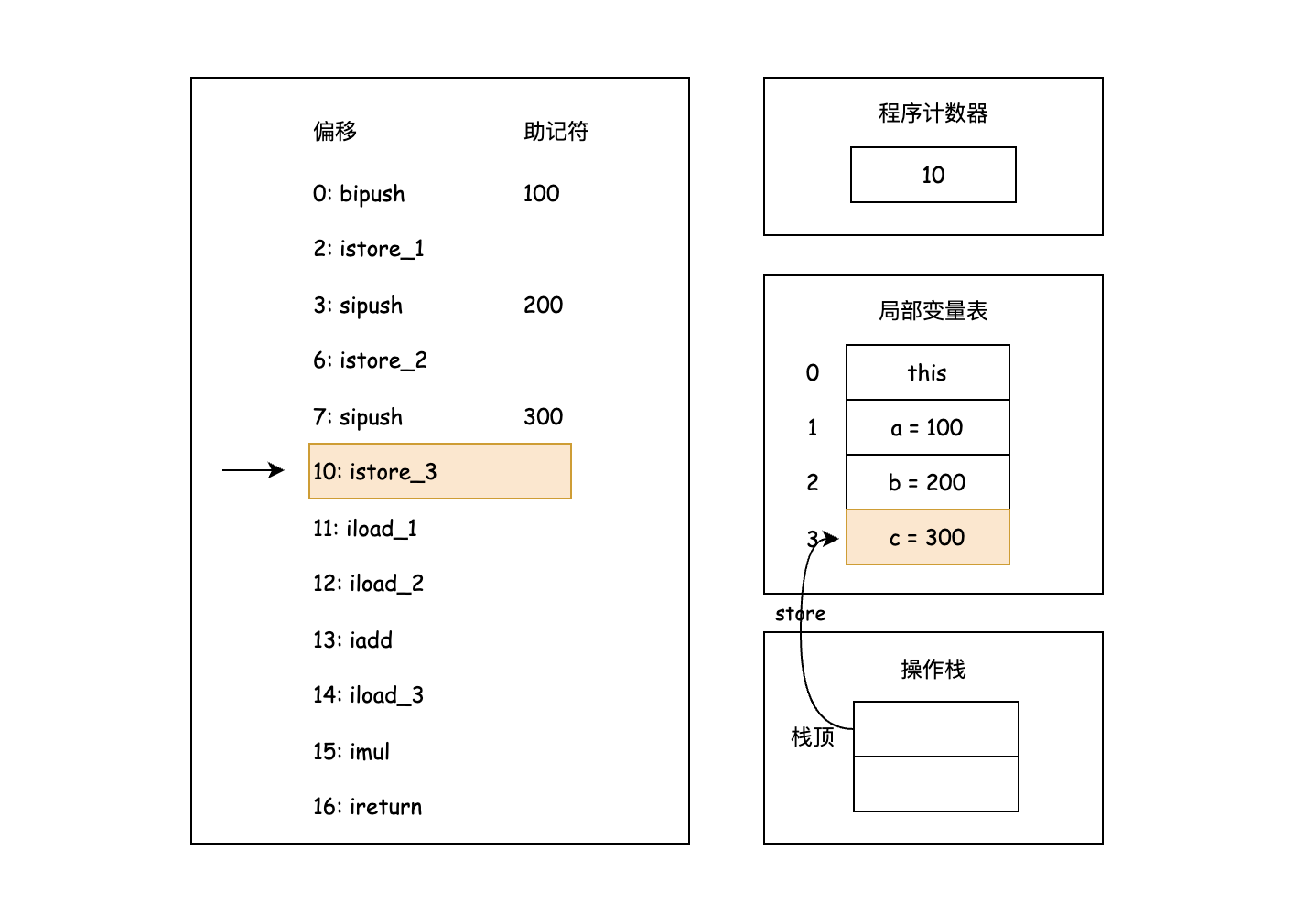

- 执行 istore_3 指令:
![执行 istore_3 指令](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/bytecode-execute-progress-istore_3.png)
根据程序计数器指示的位置 10,JVM 会执行 istore_3
指令,该指令会将栈顶 int 型数值存入第四个本地变量,即存入变量 c 的位置。

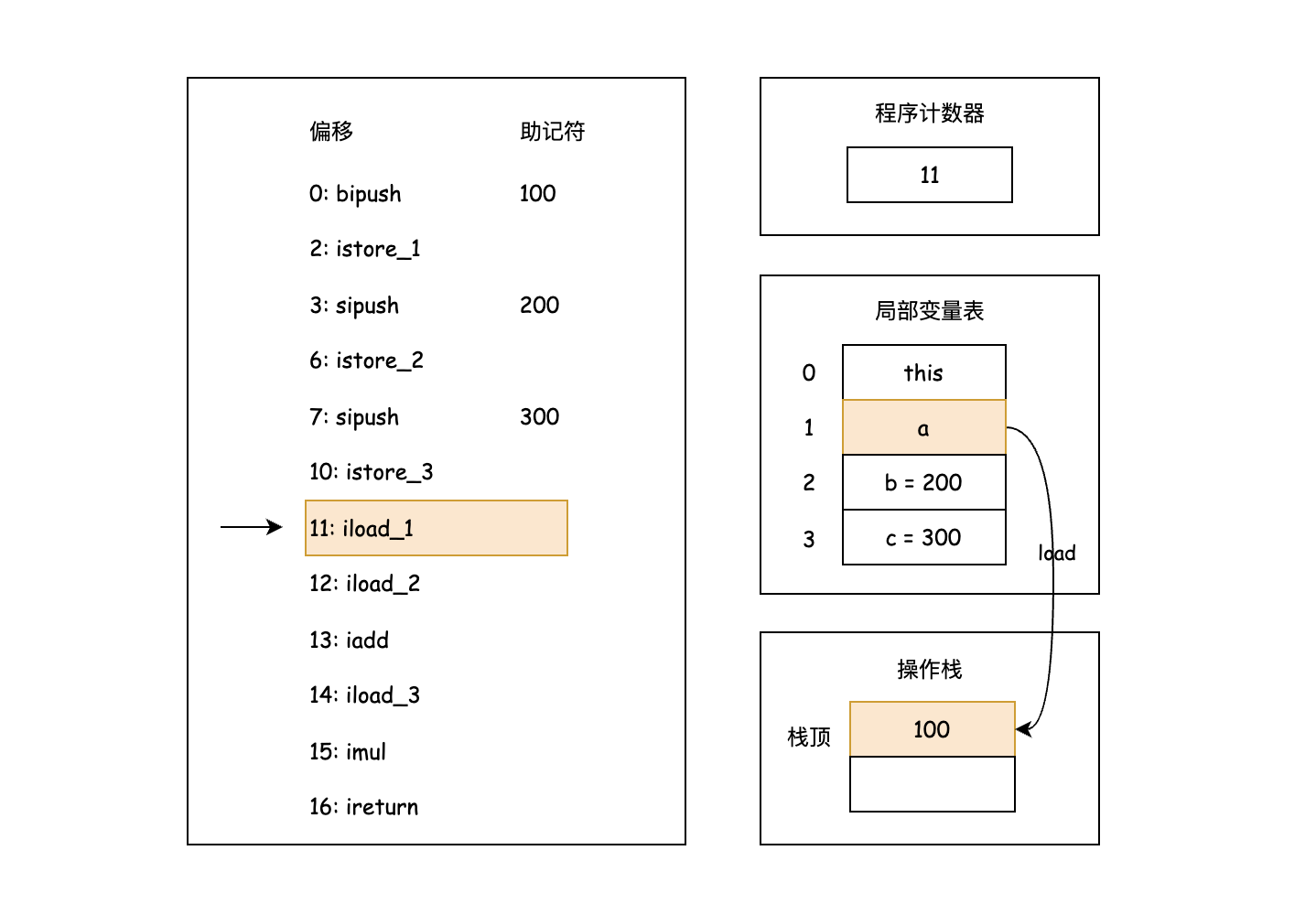

- 执行 iload_1 指令:
![执行 iload_1 指令](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/bytecode-execute-progress-iload_1.png)
程序计数器 11 位置指向了 iload_1
指令,该指令表示将第二个 int 型本地变量推至栈顶,上图展示了将变量 a 的值 100 推至栈顶的过程。

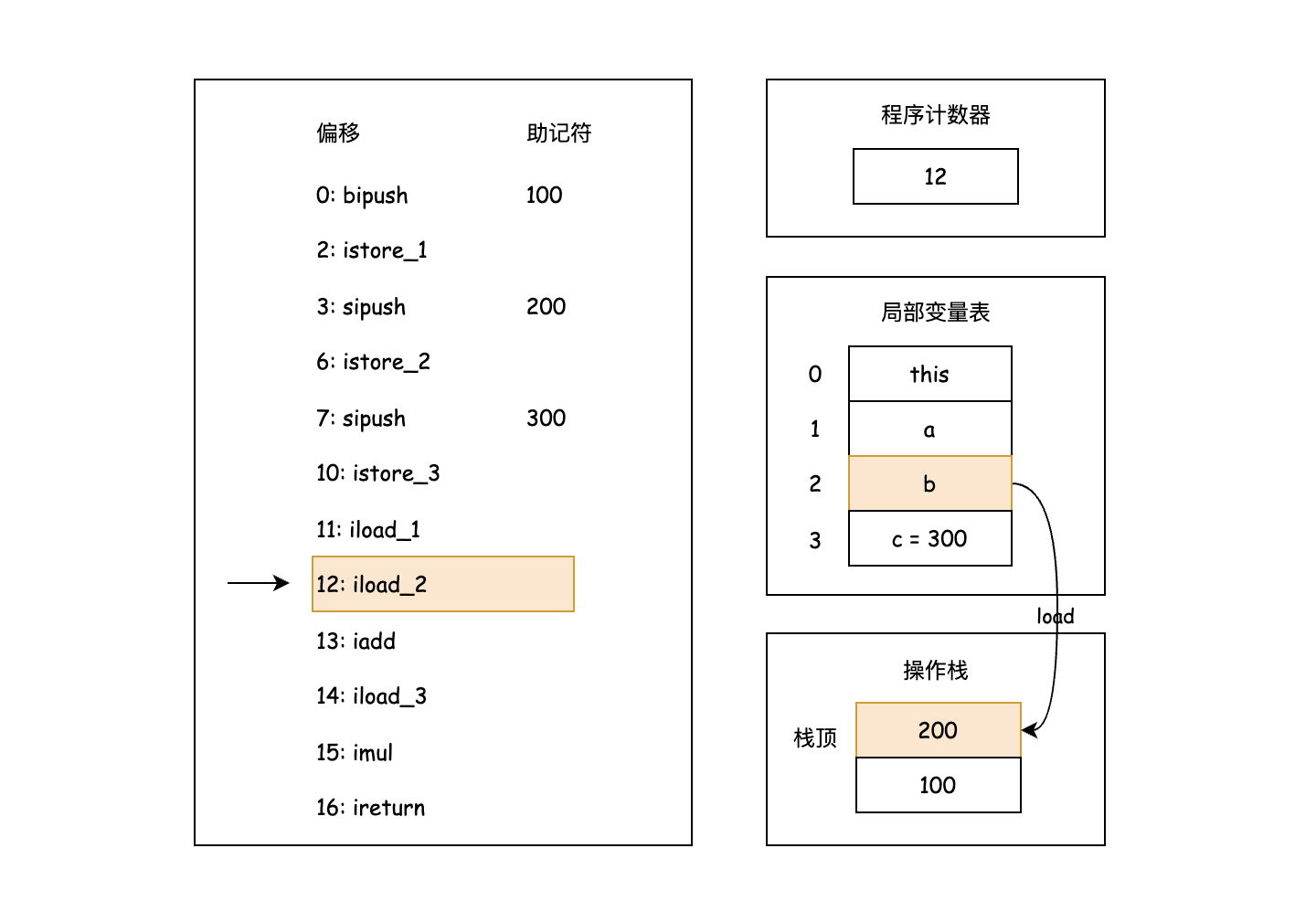

- 执行 iload_2 指令:
![执行 iload_2 指令](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/bytecode-execute-progress-iload_2.png)
程序计数器 12 位置指向了 iload_2
指令,该指令表示将第三个 int 型本地变量推至栈顶,上图展示了将变量 b 的值 200 推至栈顶的过程。

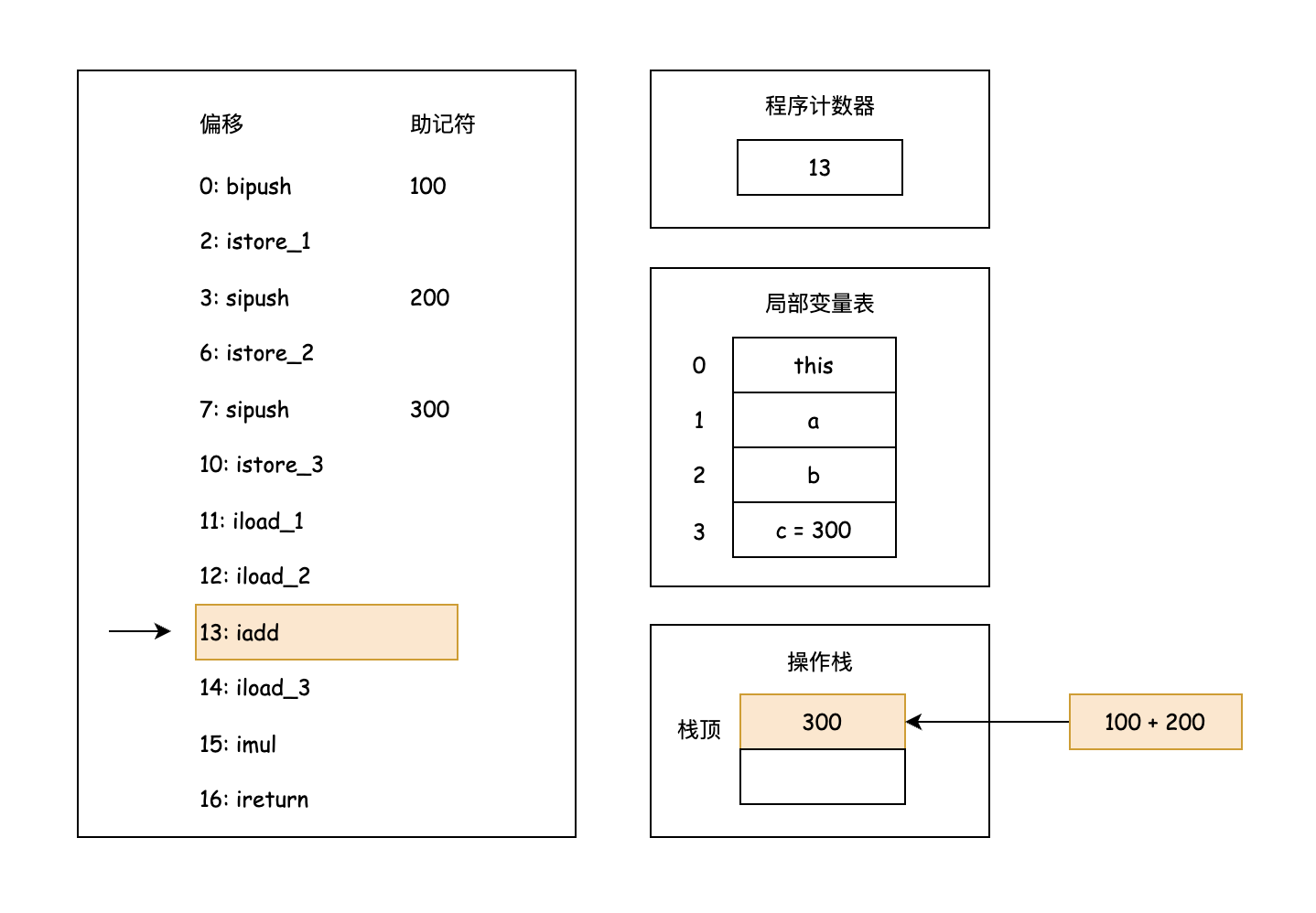

- 执行 iadd 指令:
![执行 iadd 指令](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/bytecode-execute-progress-iadd.png)
程序计数器 13 位置指向了 iadd
指令,该指令表示将栈顶两 int 型数值相加并将结果压入栈顶,上图展示了将栈顶的 100 和 200 相加,并将结果 300 压入栈顶的过程。

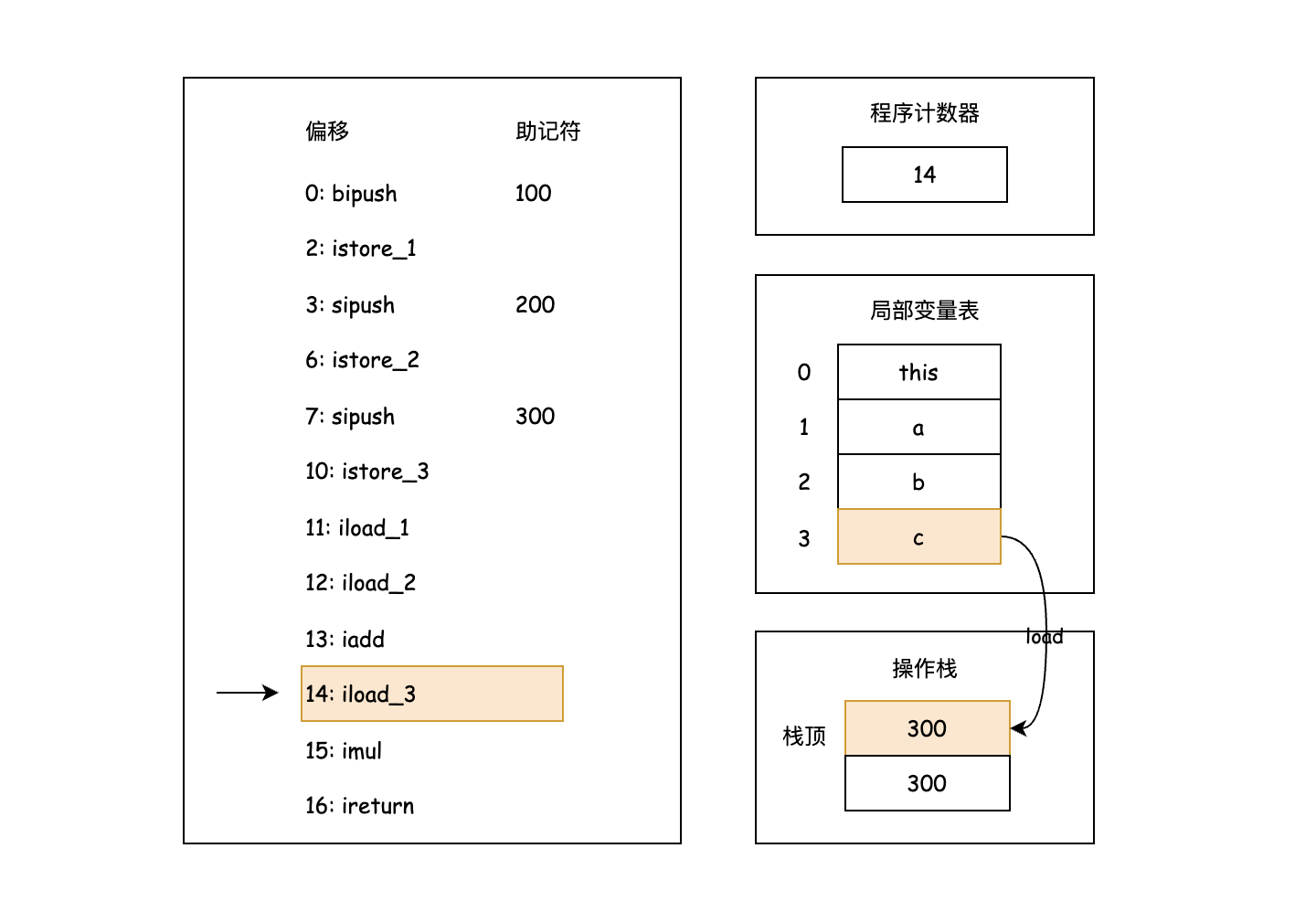

- 执行 iload_3 指令:
![执行 iload_3 指令](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/bytecode-execute-progress-iload_3.png)
程序计数器 14 位置指向了 iload_3
指令,该指令表示将第四个 int 型本地变量推至栈顶,上图展示了将变量 c 的值 300 推至栈顶的过程。

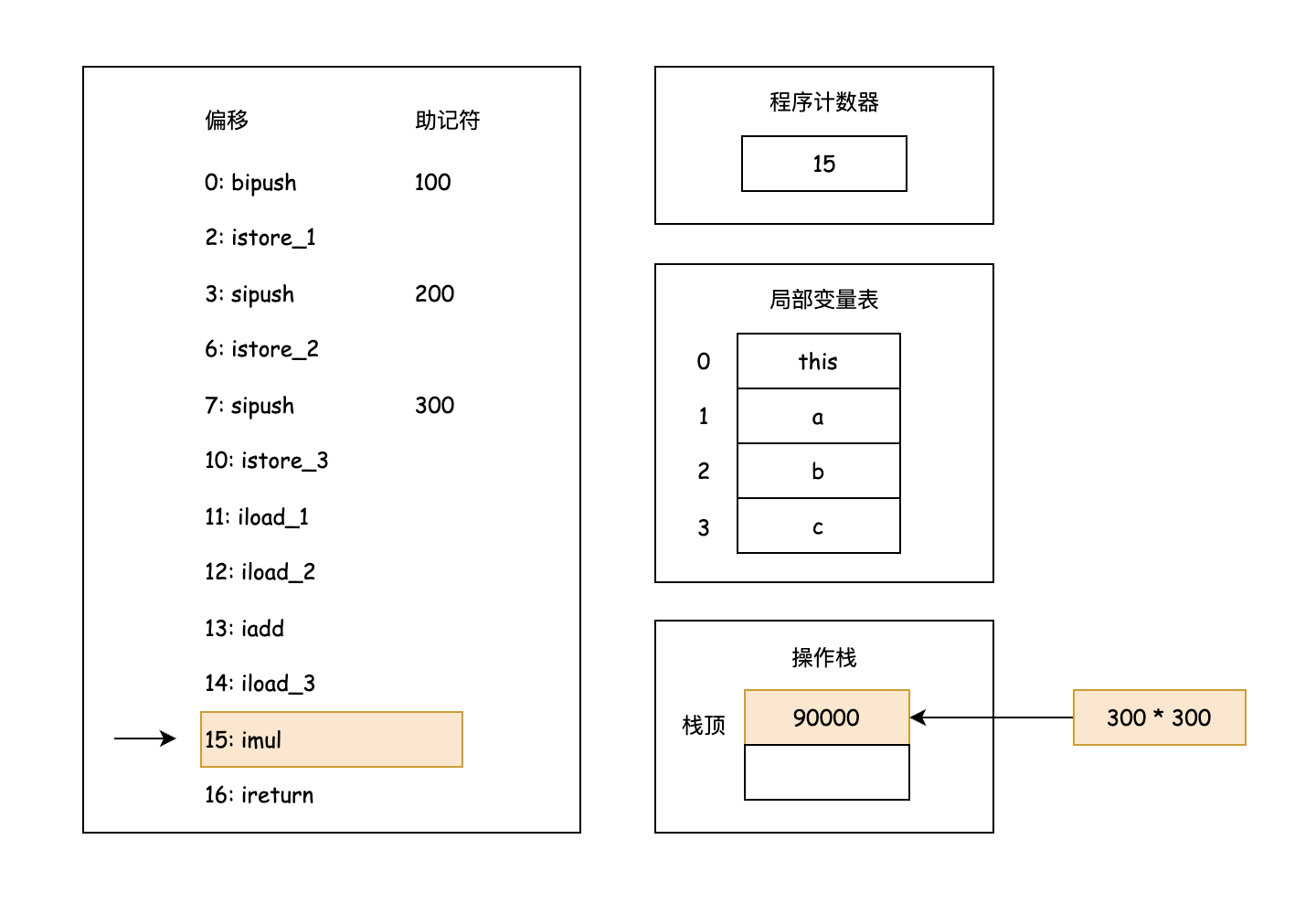

- 执行 imul 指令:
![执行 imul 指令](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/bytecode-execute-progress-imul.png)
程序计数器 15 位置指向了 imul
指令,该指令表示将栈顶两 int 型数值相乘并将结果压入栈顶,上图展示了将栈顶的 300 和 300 相乘,并将结果 90000 压入栈顶的过程。
- 执行 ireturn 指令:
![执行 ireturn 指令](/blog/cornerstone-of-irrelevance-preliminary-study-of-java-bytecode-technology/bytecode-execute-progress-ireturn.png)
程序计数器 16 位置指向了 ireturn
指令,该指令表示从当前方法返回 int,上图展示了将栈顶的 90000 返回给调用逻辑的过程。
到这里,我们就详细介绍了示例计算逻辑执行时,程序计数器、局部变量表以及操作栈之间的变化,虽然这个示例较为简单,但是它已经很好地展示了字节码执行的过程。如果大家感兴趣,可以尝试采用上面的方式来理解更复杂的业务逻辑。
常用字节码指令
最后一个部分,我们再来介绍下常用的字节码指令,帮助大家能够在实际项目中看懂更加复杂的字节码指令含义。文章一开始,我们就介绍了字节码指令包括了:栈操作指令
、流程控制指令
、流程控制指令
和 算术运算及类型转换指令
4 大类,除了这 4 大类,对象初始化指令
也同样重要,下面我们将按照这几大类,为大家介绍常用的字节码指令。
对象初始化指令
通过 new HelloByteCode()
进行对象初始化,是大家日常开发的常用操作,通过前文的示例我们可以发现,对象初始化操作通常可以对应如下的 3 个 JVM 指令,分别是 new
、dup
和 invokespecial
:
1 | 0: new #7 // class com/strongduanmu/jvm/bytecode/HelloByteCode |
那为什么需要 3 条指令才能完成对象初始化呢?是因为:
- 字节码中的
new
指令只负责创建对象,并将对象引用压入栈顶,new
指令不会调用对象的构造方法; dup
指令用于复制栈顶的值,此时操作栈上会出现连续相同的两个对象引用,dup
复制的对象引用会用于下一步invokespecial
指令执行,而new
指令创建的对象引用则会用于正常代码逻辑调用;- 调用构造方法是由
invokespecial
指令来完成,此处会调用HelloByteCode#init
实例方法,因此需要从操作栈上弹出this
对象。
在完成对象初始化后,通常会将对象实例赋给局部变量或全局变量,因此,紧随其后的指令可能有如下几种:
astore_{n}
或astore {n}
,{n}
表示本地变量表中的位置,该命令会将对象存储到本地变量表的指定位置;putfield
将对象赋值给实例变量;putstatic
将对象赋值给静态变量。
栈操作指令
前文我们介绍对象初始化时提到了 dup
指令,它就是一个栈操作指令,除了 dup
指令外,栈操作指令还包括:pop
、pop2
、dup_x1
、dup_x2
、dup2
、dup2_x1
、dup2_x2
和 swap
指令。
dup
、dup2
、pop
和 pop2
是最基础的栈操作指令,它们的作用如下:
dup
用于复制栈顶数值,并将复制值压入栈顶,dup 指令只能适用于下表分类 1 的类型,这些类型只占用一个槽位 Slot;dup2
用于复制栈顶一个 long、double 类型,或者两个非 long、非 double 的其他类型数值,并将复制值压入栈顶(long、double 类型占用两个槽位 Slot);pop
将栈顶数值弹出,pop 指令只能适用于下表分类 1 的类型,这些类型只占用一个槽位 Slot;pop2
将栈顶的一个 long、double 类型,或者两个非 long、非 double 的其他类型数值弹出(long、double 类型占用两个槽位 Slot)。
实际类型 | JVM 计算类型 | 分类 |
---|---|---|
boolean | int | 1 |
byte | int | 1 |
char | int | 1 |
short | int | 1 |
int | int | 1 |
float | float | 1 |
reference | reference | 1 |
returnAddress | returnAddress | 1 |
long | long | 2 |
double | double | 2 |
dup_x1
、dup_x2
、dup2_x1
、dup2_x2
这几个指令会稍微复杂一些,前缀部分的 dup
和 dup2
和前面介绍的指令含义相同,表示复制 1 个和 2 个槽位 Slot 数值,后缀 _x{n}
代表将栈顶复制的值插入到栈的指定位置,我们只需将指令的 dup
和 _x{n}
中的系数相加,结果即为需要插入的位置,例如:
dup_x1
插入位置为1 + 1 = 2
,即栈顶 2 个 Slot 下的位置;dup_x2
插入位置为1 + 2 = 3
,即栈顶 3 个 Slot 下的位置;dup2_x1
插入位置为2 + 1 = 3
,即栈顶 3 个 Slot下的位置;dup2_x2
插入位置为2 + 2 = 4
,即栈顶 4 个 Slot 下的位置。
swap
指令表示将栈顶最顶端的两个数值互换,这个数值不能是占用 2 个槽位的 long 或 double 类型,那么如果需要互换两个 long 或 double 类型,JVM 虚拟机该如何操作呢?答案就是使用 dup2_x2
指令,复制栈顶的 2 个 Slot 对应的 long 或 double 类型,并插入到栈顶 4 个 Slot 下的位置,再使用 pop2
指令弹出栈顶的 long 或 double 类型,这样就完成了 long 或 double 类型的交换。
流程控制指令
流程控制指令主要包括分支和循环等操作,这些指令会通过检查条件来控制程序的执行流程,一般包括了:if... then... else...
、for...
、try {...} catch (...)
等常用语句。为了方便介绍流程控制指令,我们编写了如下的简单示例:
1 | public final class FlowControl { |
编译后查看字节码,可以得到的字节码信息,0: iconst_5
表示初始化一个 int
型常量 5,它用于表示数组的长度。紧接着 1: anewarray
就创建了一个 Integer 类型的数组。然后依次初始化常量 1 ~ 5,并使用 Integer.valueOf
将基础类型转换为包装类型,然后存储到数组的 0 ~ 4 位置中。数组初始化完成后,会调用 Arrays.asList
方法转换为 List
对象,再使用 astore_1
将集合对象存储到本地变量表的第二个位置中。
1 | Code: |
下面这部分字节码才是流程控制的关键,可以看到 for ... each
语句编译之后使用了迭代器(似乎并不总是使用 for index++
执行),循环过程中先调用 hasNext
方法判断迭代器是否需要继续执行,该返回会返回 true
,false
,JVM 虚拟机会将其转换为 1 和 0 压入栈顶。56: ifeq 91
则会判断栈顶 int 数值是否等于 0,相等则跳转到程序计数器 91 的位置执行。
如果不等于 0 则代表当前集合仍然有值,会通过 60: invokeinterface #7, 1
调用迭代器的 next
方法,然后通过 irem
指令从栈顶取出 iconst_2
定义的常量 2,并进行取模运算。75: ifne 81
会判断栈顶 int 类型值是否不等于 0,不等于则跳转到程序计数器 81 的位置,执行 println
操作,否则执行 78: goto 50
指令跳转到程序计数器 50 位置,继续执行下一次循环操作。
1 | Code: |
关于更多的流程控制指令,大家可以自行尝试编写代码分析,字节码指令含义可参考比较 Comparisons 和控制 Control。
方法调用指令
前文我们已经介绍了部分方法调用指令,例如:在构造方法初始化时,会调用 invokespecial
进行初始化。下面列举了常用方法调用指令的含义:
invokevirtual
:调用实例方法;invokespecial
:调用超类构造方法,实例初始化方法,私有方法;invokestatic
:调用静态方法;invokeinterface
:调用接口方法;invokedynamic
:调用动态方法。
细心的朋友可能会发现,invokevirtual
和 invokeinterface
有些类似,一个是调用实例方法,一个是调用接口方法。那么他们之间有什么差异呢?我们通过一个小例子来说明下,下面的示例中有 A 和 B 两个类,A 类中定义了 method1
和 method2
,B 类继承了 A 类,并重写了 method2
,然后增加了 method3
。此外,B 类还实现了接口 X,重写了 methodX
,C 类也同样实现了 X 接口,并重写了 methodX
。
在 JVM 中执行方法时,需要先解析该方法。在类的定义中有一个方法表,所有方法都对应了一个编号,JVM 解析过程中会从方法表中查找方法对应的编号位置。这个案例中,如果我们调用 B 类的 method2
方法,由于该方法在 B 类中进行了重写,因此可以直接在 B 类的方法表中快速查找到,因此使用 invokevirtual B#method2
指令即可。如果我们调用 B 类的 method1
方法,由于该方法 B 类没有重写,继承的是父类的方法,因此使用 invokevirtual B#method1
指令时,会通过指针找到 A#method1
方法。
此外,我们还可以使用 X 接口调用 methodX
方法,此时会生成 invokeinterface
指令进行调用,由于不同对象 methodX
方法的编号位置不同,在执行 invokeinterface
指令时,就需要在运行时动态地查找不同类中的位置,效率会有些影响。当然,尽管接口调用会有一些额外开销,但也无需为了这点小的优化而不去使用接口,因为 JVM 中的 JIT 编译器会帮我们优化这部分的性能损耗。
1 | class A |
除了 invokevirtual
和 invokeinterface
外,invokedynamic
指令也值得拿出来说一说。从 JDK 7 开始,JVM 新增了 invokedynamic
指令,这条指令是为了实现动态类型语言(Dynamically Typed Language)
而进行地改进之一,也是 JDK 8 支持 Lambda 表达式的基础。
我们知道在不改变字节码的情况下,想要实现调用 Demo 类的 test 方法,只有两种办法:
- 使用
new Demo().test();
,先创建 Demo 类,然后通过对象调用 test 方法; - 使用反射 API,通过
Demo.class.getMethod
获取到 Method 对象,然后调用Method.invoke
反射调用 test 方法。
这两个方法都需要显式地把方法 test 和类型 Demo 关联起来,假设我们还有一个类型 Demo2,它也有一个一模一样的方法 test,这时候我们又要如何调用 test 方法呢?在 JDK 8 之前,我们通常会定义一个公共接口,然后将 test 方法声明在接口中,并让 Demo 和 Demo2 实现这个接口,这样我们就可以面向接口进行调用。
虽然面向接口可以实现,但是总体上体验很差,增加了很多额外的工作,为了解决这个问题,JDK 8 实现了全新的 Lambda 表达式。Lambda 表达式的本质是对象引用,它基于 invokedynamic
指令,配合新增的方法句柄 Method Hanlders
(它可以用来描述一个跟类型 Demo 无关的 test 方法签名,甚至不包括方法名称,这样就可以做到不同的对象调用同一个签名的方法),可以在运行时再决定由哪个类来接收被调用的方法。关于 invokedynamic 指令的更多细节,可以参考 JVM 之动态方法调用:invokedynamic 进行学习了解。
算术运算及类型转换指令
JVM 指令中还包含了很多算术运算指令,对于所有的数值类型 int
(boolean
、byte
、char
和 short
都会被当做 int
运算)、long
、float
和 double
都有加、减、乘、除、取模和取反指令,下表展示了不同数值类型对应的运算指令。
类型/运算 | add(+) | subtract(-) | multiply(*) | divide(/) | remainder(%) | negate(-) |
---|---|---|---|---|---|---|
int | iadd | isub | imul | idiv | irem | ineg |
long | ladd | lsub | lmul | ldiv | lrem | lneg |
float | fadd | fsub | fmul | fdiv | frem | fneg |
double | dadd | dsub | dmul | ddiv | drem | dneg |
当我们将某一种类型的值赋值给另外一种类型,或者不同的类型混合运算时,这时候就会发生类型转换,通常隐式类型转换都是由低精度向高精度转换,例如:int
转换为 long
,float
转换为 double
,而高精度向低精度转换则需要显式类型转换,例如:(int) 1000L
。
From/To | int | long | float | double | byte | char | short |
---|---|---|---|---|---|---|---|
int | - | i2l | i2f | i2d | i2b | i2c | i2s |
long | l2i | - | l2f | l2d | - | - | - |
float | f2i | f2l | - | f2d | - | - | - |
double | d2i | d2l | d2f | - | - | - | - |
上表展示了常见的数值类型转换指令,可以发现 int
、long
、float
和 double
类型之间都有相互转换的指令,而 long
、float
和 double
却没有转换的指令。我们编写如下简单的转换逻辑,将 b
变量调整为 float
类型,由于隐式类型转换会有低精度向高精度转换,因此 ((a + b) * c)
的结果为 float
类型,然后我们再用 (byte)
强制进行类型转换。
1 | private int calculate() { |
我们编译这段代码并使用 javap
查看字节码,发现 JVM 会先使用 f2i
将 float 类型的结果转换为 int 类型,然后再使用 i2b
将 int 类型转换为 byte 类型,实际上用了两个指令实现了 float
到 byte
的转换。
1 | Code: |
结语
本文从字节码的基础概念开始,为大家介绍了 javap
和 jclasslib
两种查看字节码的方式,通过工具我们能跟观察到字节码中的关键信息,包括:Classfile、Class 基础信息、常量池、字节码和 SourceFile,其中最重要的常量池和字节码本文也进行了深入探究。
然后我们又结合一个示例计算逻辑,逐个字节码为大家介绍字节码的执行过程,相信大家一定对程序计数器、局部变量表以及操作栈之间的关系有了深刻的理解。
在最后一个部分,我们对常用的字节码指令进行了介绍,期望能够帮助大家了解常用字节码的作用,并能跟在实际的项目中理解这些字节码,进而帮助我们排查问题。
由于 JVM 虚拟机规范中总共定义了 200 多个字节码,考虑到文章的篇幅,我们无法一一进行介绍,感兴趣的读者可以参考 Java 虚拟机指令操作码和助记符映射关系,探究学习其他字节码指令。
