Java AOT 编译框架 GraalVM 快速入门

GraalVM 诞生的背景

过去 20 多年，Java 通过语言层虚拟化，实现了平台无关、架构中立等特性，彻底屏蔽了不同操作系统、不同指令集架构带来的差异，因而 Java 语言也取得了巨大的成功。但随着云原生时代的到来，面对相同的问题，云原生选择了操作系统层虚拟化方案——通过容器实现不可变基础设施，将程序连同它的运行环境一起封装到镜像里，这种方案越来越成为一种主流的应用程序分发方式。

云原生的兴起，同时也促进了微服务、Serverless 等技术发展，它们对镜像体积、内存消耗、启动速度，以及达到最高性能的时间等方面提出了新的要求，而这些却是 Java 语言所不擅长的领域。由于 Java 基于 JVM 虚拟机运行，哪怕再小的程序都需要带着完整的虚拟机和标准类库，使得镜像拉取和容器创建的效率降低。此外，Java 语言还存在基础内存开销和冷启动等问题，这些问题限制了 Java 语言在云原生环境下的应用。

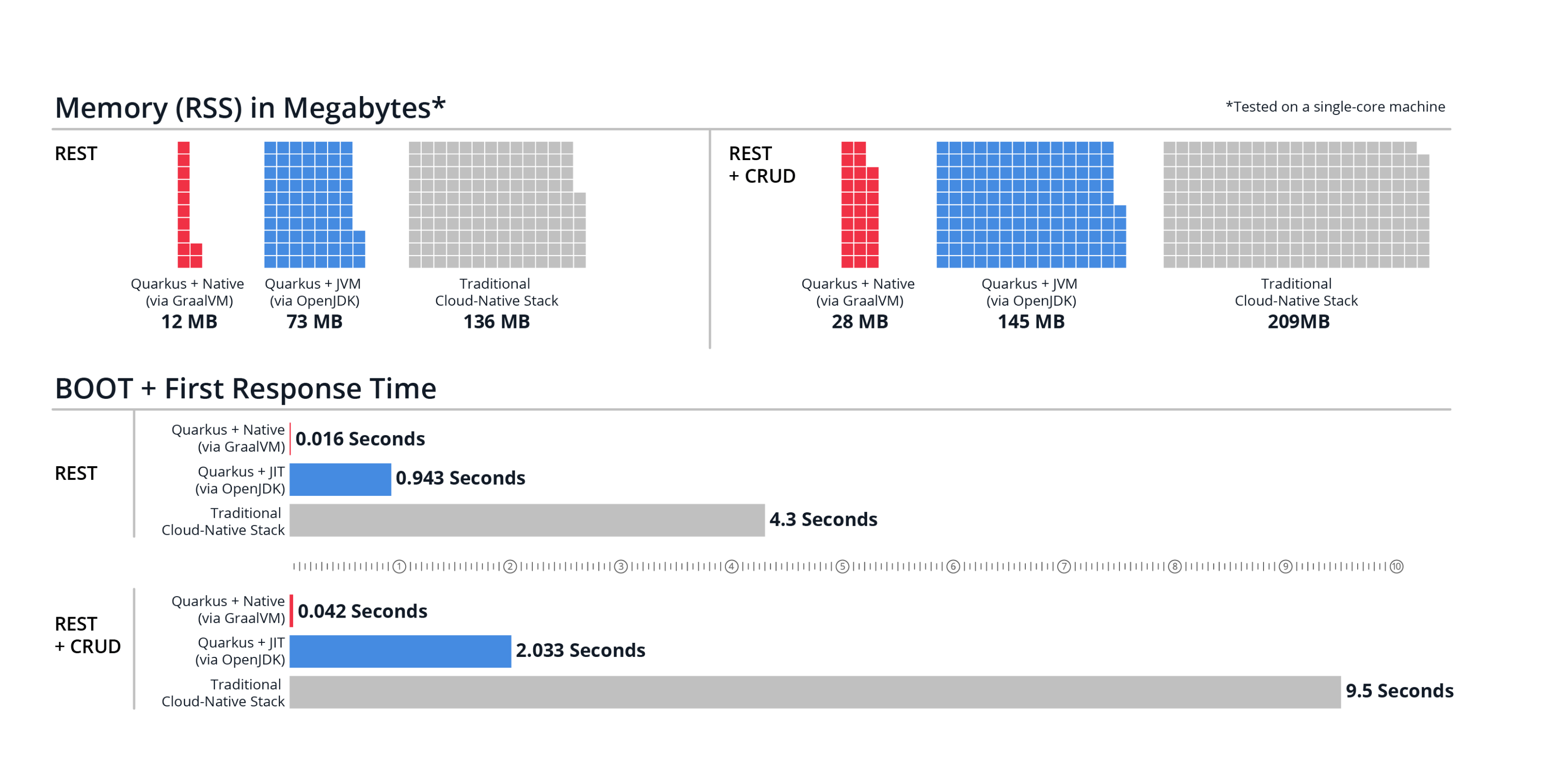

为了紧跟云原生时代的发展，应对来自 Go、Rust 等原生语言的挑战，Java 社区提出了 GraalVM 方案，即通过 GraalVM 中的 AOT 提前编译技术，将 Java 生成的字节码文件，提前编译生成二进制的机器码，从而规避冷启动以及依赖 JVM 运行带来的诸多问题。

初识 GraalVM AOT 编译

GraalVM 简介

GraalVM 是一个高性能、支持多种编程语言的执行环境。它既可以在传统的 OpenJDK 上运行，也可以通过 AOT（Ahead-Of-Time）编译成可执行文件单独运行，甚至可以集成到数据库中运行。除此之外，它还移除了编程语言之间的边界，并且支持通过即时编译技术，将混杂了不同编程语言的代码编译到同一段二进制中，从而实现不同语言之间的无缝切换。

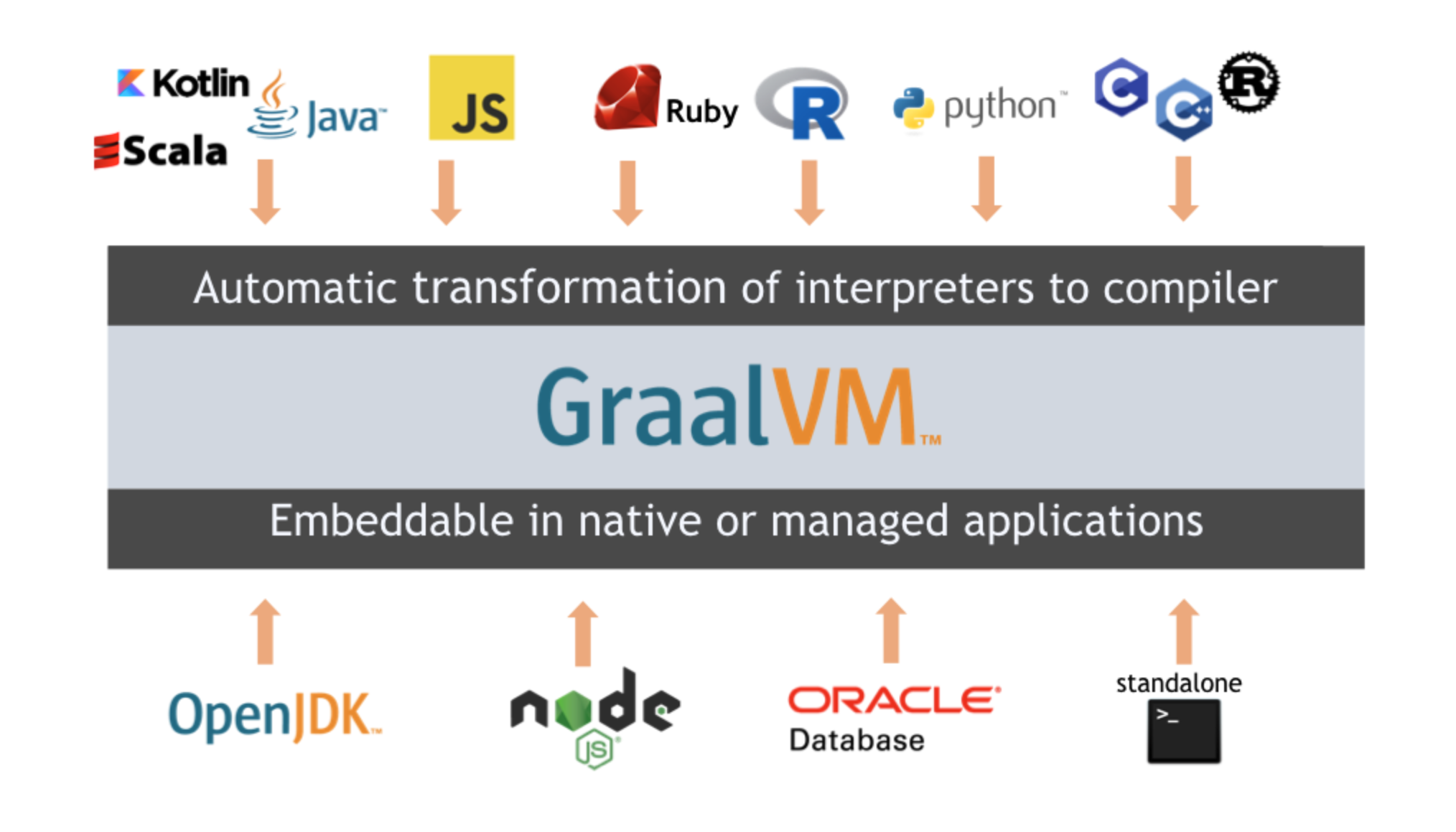

上图展示了 GraalVM 作为开放生态系统的体系结构，上层虚拟化层展示了 GraalVM 支持的编程语言，包括了：基于 JVM 的 Java、Kotlin、Scala，动态语言 JavaScript、Ruby、R、Python，以及基于 LLVM 的 C、C++ 和 Rust。这些语言经过 GraalVM 编译，可以运行在 OpenJDK、NodeJs 及 Oracle 数据库中，也可以作为二进制程序独立运行。

可以看到 GraalVM 对多语言及多运行环境提供了强大的支持，本文先重点关注 GraalVM AOT 技术在 Java 语言上的应用，其他相关的 GraalVM 主题我们在后续的文章中再做探讨。

AOT 编译简介

那么什么是 AOT 技术呢？熟悉 C、C++ 语言的同学对这个概念一定不陌生，所谓 AOT 编译，是指在程序运行之前，便将程序源码或字节码转换为机器码的过程，编译完成后的输出的是可执行文件或者动态链接库文件。和 AOT 编译相对的是 JIT 编译，JIT 编译是指在程序运行过程中，将字节码编译为可在硬件上直接执行的机器码，在 Java 语言中，HotSpot 虚拟机会将热点代码通过 JIT 编译器编译为机器码，从而提升程序的执行性能。

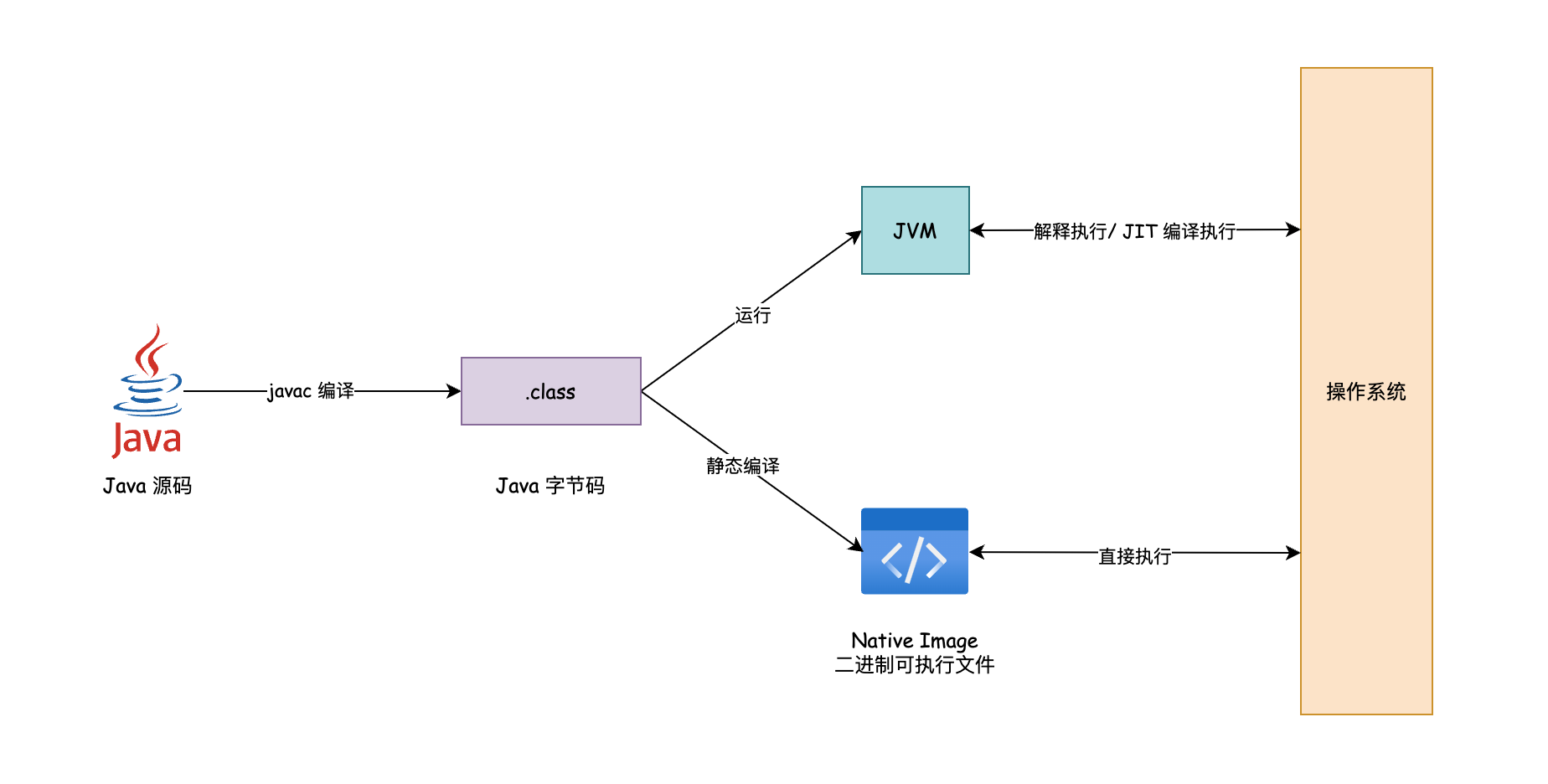

下图展示了 AOT 和 JIT 编译的运行流程，他们都需要通过 javac 编译器将 Java 源码编译为 Java 字节码。AOT 和 JIT 编译的差异主要体现在获得字节码后如何执行，传统的 Java 程序会运行在 JVM 之上，JVM 会通过解释执行的方式执行字节码逻辑，如果执行的代码是热点代码，则会通过 JIT 即时编译器，将字节码编译为二进制代码。AOT 编译则脱离了 JVM 运行时环境，直接通过 GraalVM 编译器将 Java 字节码编译为二进制文件，然后直接在操作系统上运行。

AOT 编译最突出的特点是脱离了 JVM 运行时环境，直接编译生成二进制可执行文件，无需在程序运行过程中耗费 CPU 资源来进行即时编译，程序能够在启动后立刻达到期望的最佳性能。下图展示了 Quarkus 框架使用 GraalVM AOT 性能对比，可以看到使用 AOT 编译后的程序消耗内存更少，并且启动后首次执行的耗时大幅度缩短。

AOT 编译的优势和劣势

混迹于技术圈的朋友，可能都听过这句话——没有银弹（西方传说中，使用银子弹可以杀死吸血鬼、狼人或怪兽，银弹引申为解决问题的有效方法）。对于 AOT 编译技术也是同样，它在带来低内存消耗、快速启动等优势的同时，同样也会带来一些问题，下面我们就来探讨下 AOT 编译的优势和劣势。

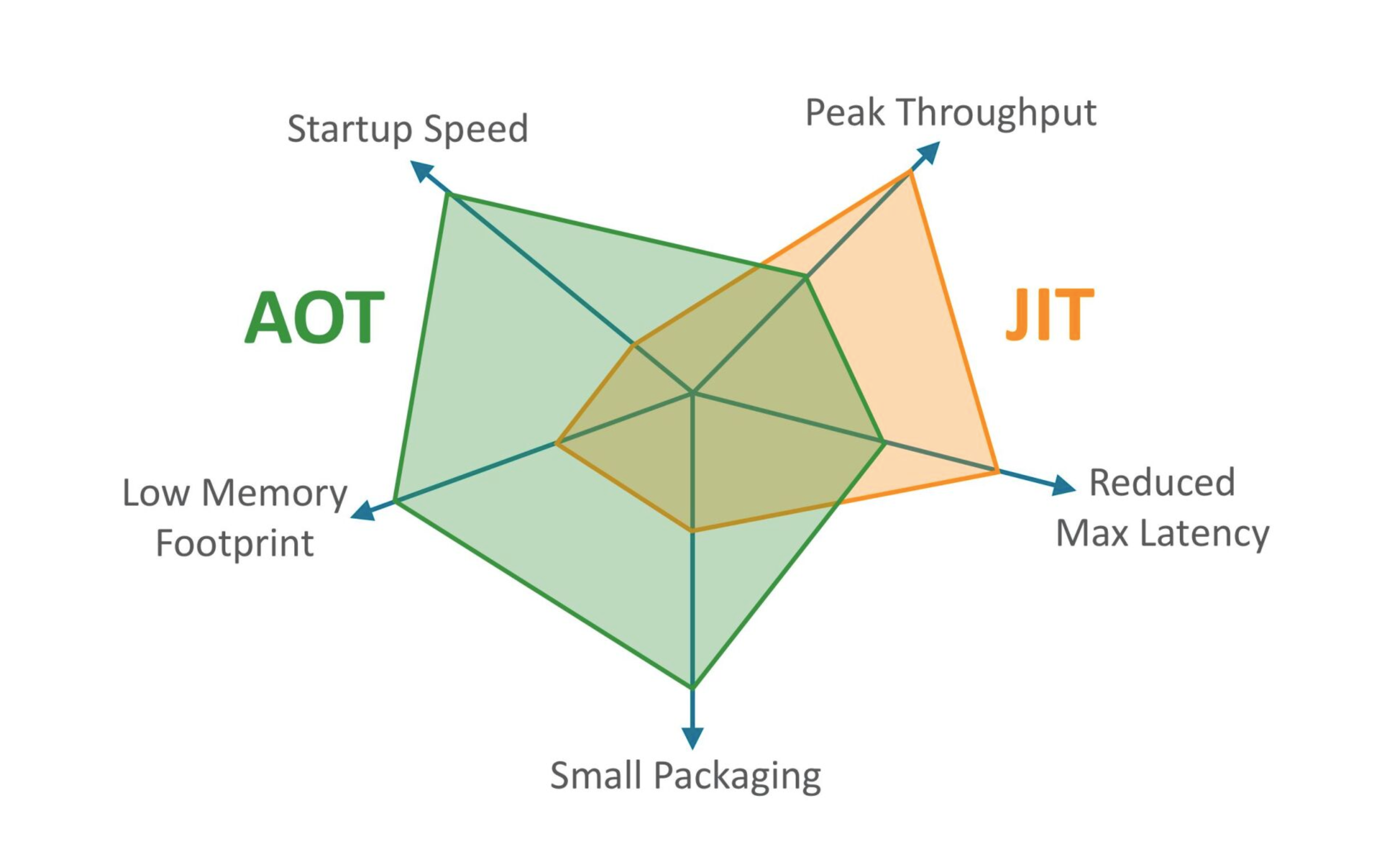

上图展示了 AOT 编译和传统的 JIT 编译的对比，相比 JIT 编译，AOT 编译具有如下的一些优势：

启动速度更快：AOT 编译直接生成了平台相关的机器码，无需再使用解释执行和 JIT 编译的方式，避免了解释执行低效，也避免了 JIT 编译带来的 CPU 开销。AOT 编译还解决了传统 Java 执行模型中无法充分预热，始终存在解释执行的问题，因此可以大幅度提升启动速度，并稳定保持较好的性能；
占用内存更少：由于 JVM 虚拟机运行需要占用内存，Java 语言实现动态特性也需要额外消耗内存，AOT 编译后程序无需运行在 JVM 虚拟机上，同时也去除了 Java 语言的动态特性，因此程序内存消耗会更少；
更小的应用包：AOT 编译后的程序无需依赖 JVM 虚拟机，因此打包的应用会更小，可以很方便地进行分发。

虽然 AOT 编译有如上众多的优点，但是鱼和熊掌不可兼得，由于 AOT 编译采用了静态执行的方式，不可避免地会带来如下的问题：

峰值吞吐量降低：由于 AOT 编译在编译器需要将全部的代码转换为机器码，因此 AOT 编译无法像 JVM 一样，在程序运行时动态地获取指标，来指导编译器编译出性能更优的机器码，因此峰值吞吐量相比于 JVM 会有所下降（最新的 Oracle GraalVM 版本提供了 Profile-Guided Optimizations 用来指导 AOT 编译，取得了不错的效果，更多信息可以参考 Optimizing Performance with GraalVM 及 A New GraalVM Release and New Free License）；
最大延迟增大：AOT 编译目前仅支持常规的 STOP&COPY 垃圾收集器，因此最大延迟相比 JVM 会增加（最新的 Oracle GraalVM 版本提供了 G1 垃圾回收器，最大延迟相比 GraalVM CE 会更小）；
封闭性：AOT 编译的基本原则是封闭性假设，即程序在编译期必须掌握运行时所需的所有信息，在运行时不能出现任何编译器未知的内容。这会导致 Java 程序中的很多动态特性无法继续使用，例如：反射、动态类加载、动态代理、JCA 加密机制（内部依赖了反射）、JNI、序列化等，如果程序中包含了这些动态特性，则需要通过额外的适配工作进行处理；
平台相关性：AOT 静态编译后程序由原来的平台无关性，变为平台相关性，用户需要考虑部署的平台架构，然后编译出不同的二进制程序；
生态变化：传统面向 Java 程序的调试、监控、Agent 等技术不再适用，因为运行的程序由 Java 程序变成了本地程序，用户需要使用 GDB 才能调试本地程序。可以说，AOT 编译除了源码仍然是 Java 外，其他的生态完全不同了，这些会成为 AOT 编译推广的阻力。

GraalVM AOT 编译实战

安装 GraalVM SDK

GraalVM 官方文档 Getting Started 页面提供了主流 Linux、Mac 和 Windows 平台安装 GraalVM 的教程，大家可以按照教程进行安装。由于笔者更喜欢 SDKMAN 这个工具，因此本小节会介绍下 SDKMAN 安装 GraalVM SDK 的步骤，大家可以按照自己熟悉的方式进行安装。

首先，我们需要安装 SDKMAN，参考官方文档 Installation，执行以下脚本即可完成安装，安装完成后使用 sdk version 查看版本信息。

1
2
3

curl -s "https://get.sdkman.io" | bash
source "$HOME/.sdkman/bin/sdkman-init.sh"
sdk version

然后我们执行 sdk list java 查看 Java SDK 可用版本：

================================================================================
Available Java Versions for macOS ARM 64bit
================================================================================
 Vendor        | Use | Version      | Dist    | Status     | Identifier
--------------------------------------------------------------------------------
 GraalVM Oracle|     | 24.ea.8      | graal   |            | 24.ea.8-graal
               |     | 24.ea.7      | graal   | installed  | 24.ea.7-graal
               |     | 23.ea.22     | graal   |            | 23.ea.22-graal
               |     | 23.ea.21     | graal   |            | 23.ea.21-graal
               |     | 22.0.2       | graal   | installed  | 22.0.2-graal
               |     | 21.0.4       | graal   |            | 21.0.4-graal
================================================================================
Omit Identifier to install default version 21.0.4-tem:
    $ sdk install java
Use TAB completion to discover available versions
    $ sdk install java [TAB]
Or install a specific version by Identifier:
    $ sdk install java 21.0.4-tem
Hit Q to exit this list view
================================================================================

可以选择最新稳定版 22.0.2-graal 进行安装，执行 sdk install java 22.0.2-graal，安装完成后可以通过 sdk default java 22.0.2-graal 设置当前默认 JDK 版本，然后执行 java -version 查看 JDK 版本号。

1
2
3

java version "22.0.2" 2024-07-16
Java(TM) SE Runtime Environment Oracle GraalVM 22.0.2+9.1 (build 22.0.2+9-jvmci-b01)
Java HotSpot(TM) 64-Bit Server VM Oracle GraalVM 22.0.2+9.1 (build 22.0.2+9-jvmci-b01, mixed mode, sharing)

安装完 GraalVM SDK 后，我们还需要安装 AOT 静态编译所需的本地工具链，例如：C 库的头文件、glibc-devel、zlib、gcc 和 libstdc++-static。本地工具链安装脚本如下：

# MacOS
xcode-select --install
# CentOS
sudo yum install gcc glibc-devel zlib-devel
# Ubuntu
sudo apt-get install build-essential zlib1g-dev

更多关于本地工具链的安装步骤，请大家参考 GraalVM 官方文档先决条件。

GraalVM HelloWorld

学习一门新语言，通常都是从 HelloWorld 开始，我们也尝试使用 GraalVM 编译一个 Java 的 HelloWorld 程序，输出 Hello World! GraalVM!。

public final class HelloWorld {

    public static void main(String[] args) {
        System.out.println("Hello World! GraalVM!");
    }
}

我们按照前文介绍的步骤，先使用 javac HelloWorld.java 命令将源码编译为字节码，再使用 GraalVM 编译器将字节码编译为本地代码，GraalVM 编译器的命令为 native-image，执行如下的命令可以编译出本地代码。native-image 命令参数较多，大家可以使用 native-image --help 查看完整列表进行探究。

1 2	# 编译生成 HelloWorld native-image HelloWorld

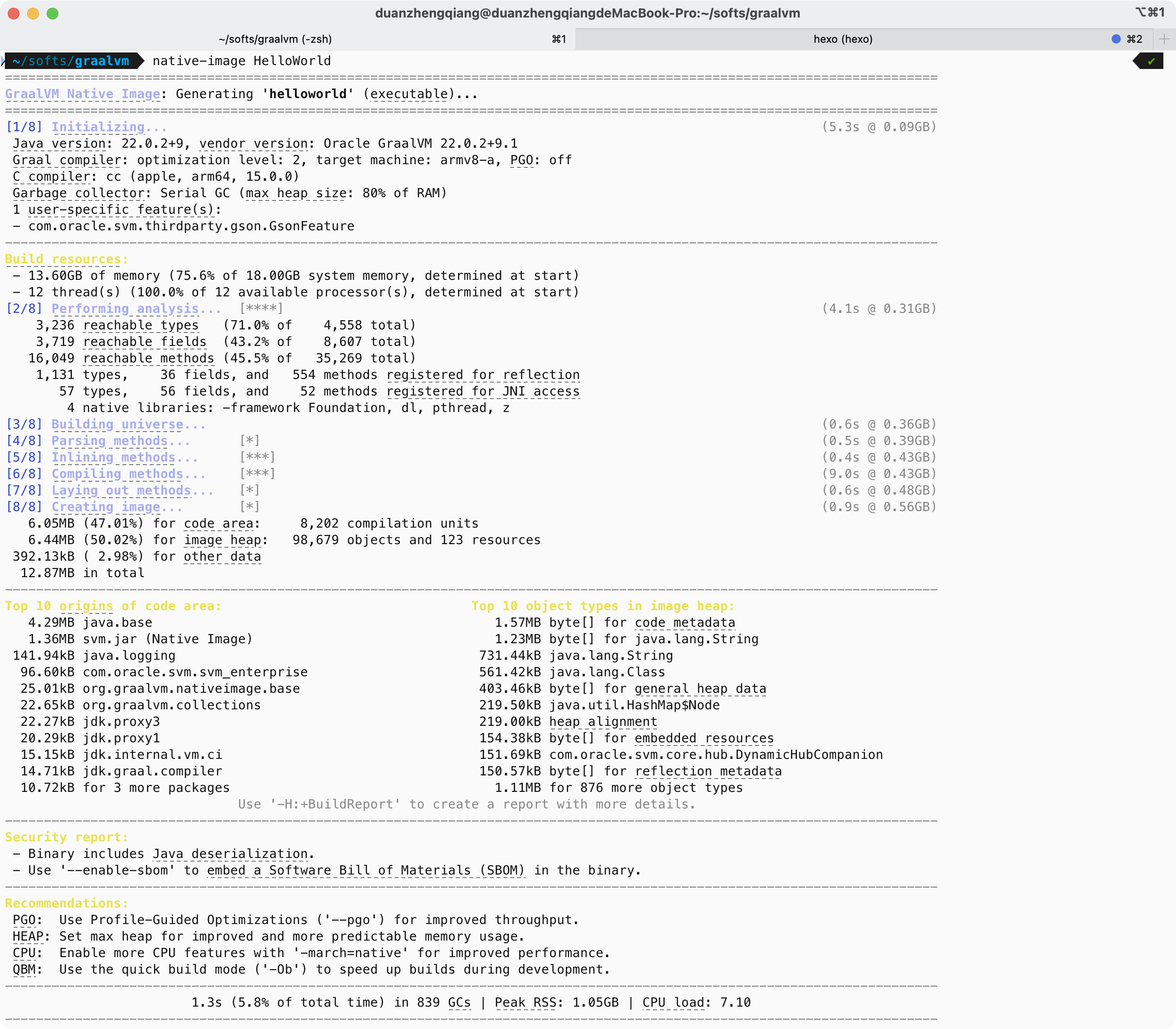

上图展示了 GraalVM 编译过程，编译后会默认会生成 class 文件名对应的小写二进制文件，我们也可以使用 -o 参数指定二进制文件名，执行 ./helloworld 可以输出字符串。

1
2
3

# 执行 Native Image
./helloworld
Hello World! GraalVM!

我们使用 time 命令对比 Java 执行方式和 Native 执行方式，可以明显看到不论是执行时间，还是 CPU 使用率，Native 执行方式都更有优势。

time java HelloWorld
Hello World! GraalVM!
java HelloWorld  0.04s user 0.04s system 60% cpu 0.136 total

time ./helloworld
Hello World! GraalVM!
./helloworld  0.00s user 0.01s system 46% cpu 0.032 total

使用 Maven 构建 Native Image

在实际工作中，我们通常会使用 Maven 或 Gradle 工具，来构建 Native Image。本文将以 Maven 工具为例，为大家介绍下实际项目中如何构建一个 Native Image 可执行文件，Gradle 工具的使用大家可以参考官方文档 Native-Image#Gradle。

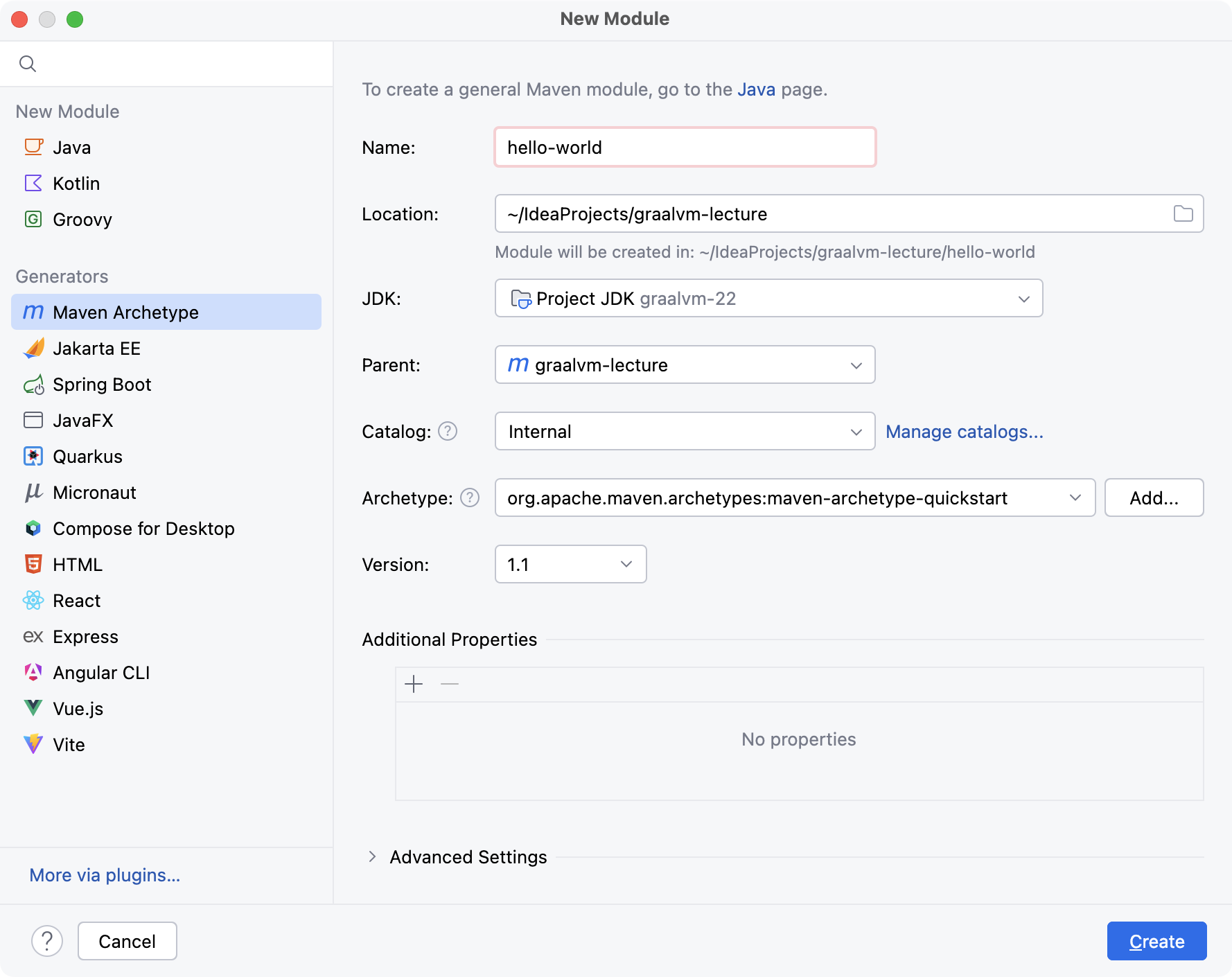

我们使用 IDEA 工具创建 Maven 项目，首先创建一个名为 graalvm-lecture 的 Empty Project，然后再其下创建子模块 hello-world， Archetype 使用 quickstart，它可以创建出一个包含 Hello World! Demo 的 Maven 项目。

然后在 pom.xml 文件中添加 maven-compiler-plugin 和 maven-jar-plugin 插件，用于编译 Java 源码，并将源码打包为可执行 jar 文件。

<build>
     <plugins>
         <plugin>
             <groupId>org.apache.maven.plugins</groupId>
             <artifactId>maven-compiler-plugin</artifactId>
             <version>3.12.1</version>
             <configuration>
                 <fork>true</fork>
             </configuration>
         </plugin>
         <plugin>
             <groupId>org.apache.maven.plugins</groupId>
             <artifactId>maven-jar-plugin</artifactId>
             <version>3.3.0</version>
             <configuration>
                 <archive>
                     <manifest>
                         <mainClass>com.example.App</mainClass>
                         <addClasspath>true</addClasspath>
                     </manifest>
                 </archive>
             </configuration>
         </plugin>
     </plugins>
 </build>

再添加一个新的 profile，id 可以设置为 native，并在改 profile 下添加 native-maven-plugin 插件，用于将字节码文件编译为二进制的 Native Image，configuration 下可以配置本地镜像名称 imageName，以及构建时的参数 buildArg，此处 --no-fallback 代表的是不进入 fallback 模式。当 GraalVM 发现使用了未被配置的动态特性时会默认回退到 JVM 模式。本选项会关闭回退行为，总是执行静态编译。

<properties>
    <native.image.name>HelloWorld</native.image.name>
    <native.maven.plugin.version>0.10.2</native.maven.plugin.version>
</properties>

<profiles>
    <profile>
        <id>native</id>
        <build>
            <plugins>
                <plugin>
                    <groupId>org.graalvm.buildtools</groupId>
                    <artifactId>native-maven-plugin</artifactId>
                    <version>${native.maven.plugin.version}</version>
                    <extensions>true</extensions>
                    <configuration>
                        <imageName>${native.image.name}</imageName>
                        <buildArgs>
                            <buildArg>--no-fallback</buildArg>
                        </buildArgs>
                    </configuration>
                    <executions>
                        <execution>
                            <id>build-native</id>
                            <goals>
                                <goal>compile-no-fork</goal>
                            </goals>
                            <phase>package</phase>
                        </execution>
                        <execution>
                            <id>test-native</id>
                            <goals>
                                <goal>test</goal>
                            </goals>
                            <phase>test</phase>
                        </execution>
                    </executions>
                </plugin>
            </plugins>
        </build>
    </profile>
</profiles>

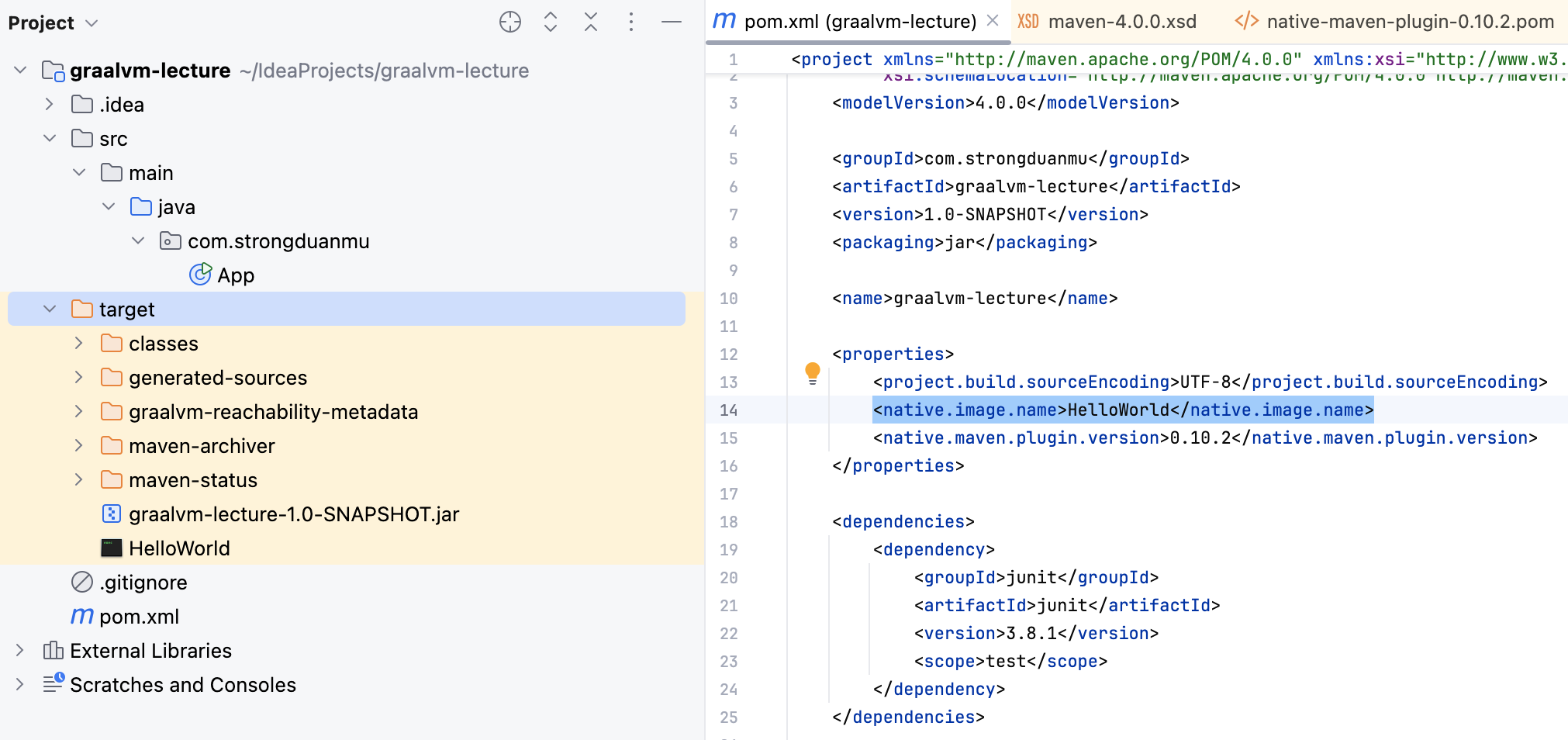

配置完成后，我们再执行 mvn -Pnative package 编译二进制文件，如下图所示会在 target 目录下编译生成 HelloWorld 可执行文件。

执行 ./target/HelloWorld 会输出 Hello World!。

1 2	./target/HelloWorld Hello World!

使用 Tracing Agent 收集元数据

根据前文的介绍，我们知道 GraalVM AOT 基于封闭性假设，即程序在编译期必须掌握运行时所需的所有信息，在运行时不能出现任何编译器未知的内容。Java 程序中包含了很多动态特性，例如：反射、动态类加载、动态代理、JCA 加密机制（内部依赖了反射）、JNI、序列化等，这些都违反了封闭性假设。

GraalVM 允许通过配置将缺失的信息补充给编译器以满足封闭性，为此 GraalVM 设计了 jni-config.json、reflect-config.json、proxy-config.json、resource-config.json、predefined-classes-config.json 和 serialization-config.json 配置文件，分别用于JNI 回调目标信息、反射目标信息、动态代理目标接口信息、资源文件信息、提前定义动态类信息、序列化信息。虽然 JSON 格式便于阅读和编写，但是通过人工方式编写 JSON 配置工作量比较大，也容易出现遗漏，因此 GraalVM 提供了基于 JVMTI（JVM Tool Interface） 的 native-image-agent，用于挂载在应用程序上，在运行时监控并记录和动态特性相关的函数调用信息。

使用 GraalVM SDK，执行 java -agentlib:native-image-agent=config-output-dir=/path/to/config-dir/ ...（注意：-agentlib 参数声明在 -jar、类名或者参数命令之前指定）命令启动代理，在程序运行时，Agent 工具会查找 native-image 需要的类、字段、方法和资源等信息，当程序运行结束时，会将可达性元数据 Reachability Metadata 写入到指定目录的 JSON 文件中。

此外，Agent 工具还支持使用 config-write-period-secs=n 指定写入元数据的间隔，以及使用 config-write-initial-delay-secs=n 指定首次写入元数据的延迟时间。

1	java -agentlib:native-image-agent=config-output-dir=/path/to/config-dir/,config-write-period-secs=300,config-write-initial-delay-secs=5 ...

通常，建议将元数据文件写入到类路径 META-INF/native-image/ 下，这样 native-image 工具就能自动地查找该目录下定义的 JSON 文件，满足 GraalVM AOT 封闭性。在 Java 程序中，最常见的动态特性是反射，下面我们以一个简单的反射程序为例，介绍下如何使用 Tracing Agent 收集元数据，以及如何使用元数据来执行包含反射的 Native 程序。

我们在上一个案例的 Maven 项目中创建一个 reflection 子模块，并添加如下的 Reflection 和 StringReverser 类，Reflection 类根据参数传递的类名、方法名和方法参数，进行反射调用。

public final class Reflection {

    @SneakyThrows
    public static void main(final String[] args) {
        if (3 != args.length) {
            throw new IllegalArgumentException("You must provide class name, method name and arguments.");
        }
        String className = args[0];
        String methodName = args[1];
        String arguments = args[2];
        Class<?> clazz = Class.forName(className);
        Method method = clazz.getDeclaredMethod(methodName, String.class);
        Object result = method.invoke(null, arguments);
        System.out.println(result);
    }
}

StringReverser 类逻辑也比较简单，根据输入的字符串，实现反转并输出。

@SuppressWarnings("unused")
public final class StringReverser {

    public static String reverse(final String input) {
        return new StringBuilder(input).reverse().toString();
    }
}

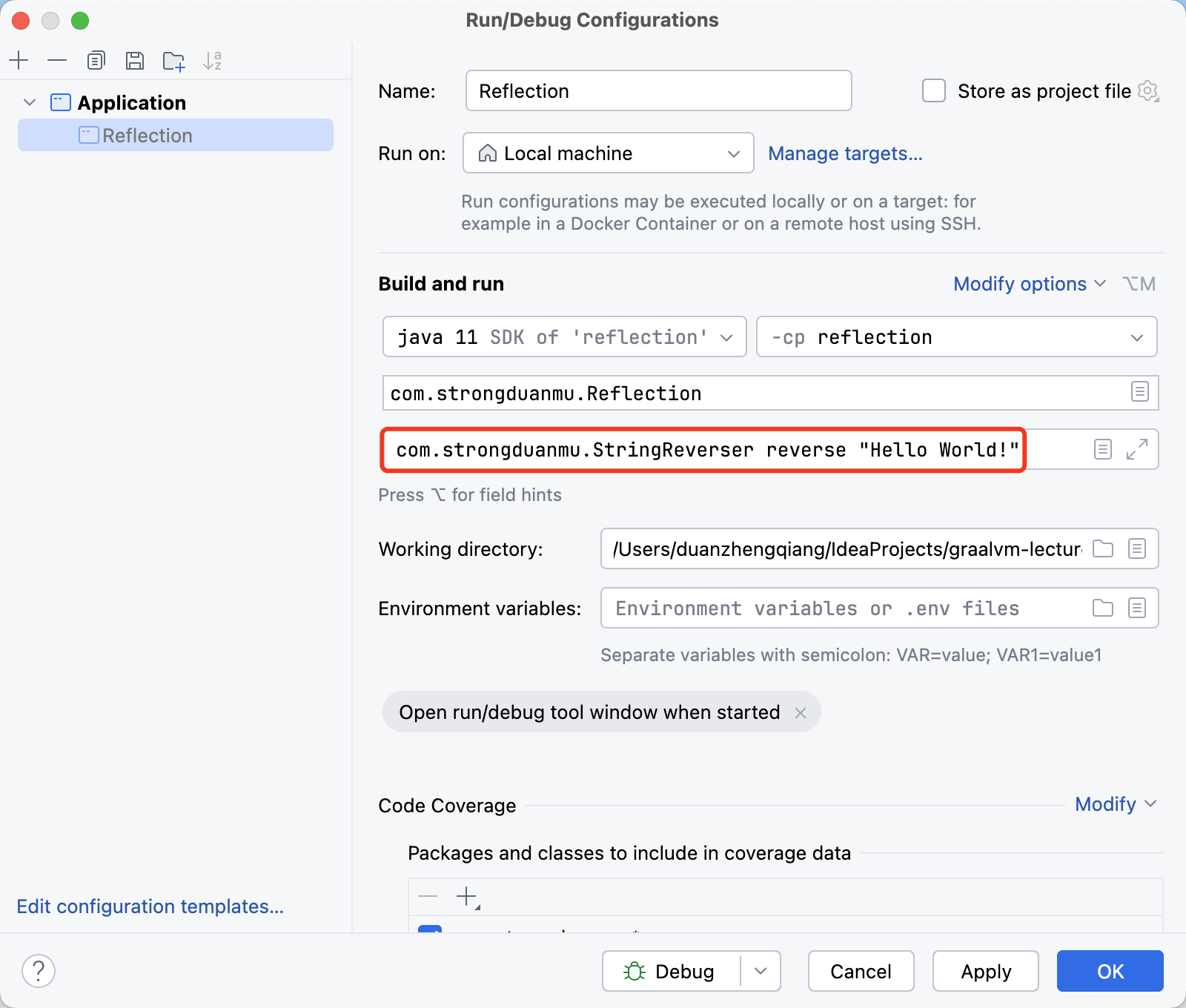

然后我们通过 IDEA 运行反射程序，并传入参数 com.strongduanmu.StringReverser reverse "Hello World!"，执行后输出 !dlroW olleH。

JVM 运行反射很容易，下面我们再来使用 GraalVM AOT 编译，尝试下运行反射程序，首先在 pom 中添加 native-maven-plugin 插件，然后执行 ./mvnw -Pnative clean package -f reflection 进行编译。

<properties>
    <project.build.sourceEncoding>UTF-8</project.build.sourceEncoding>
    <native.image.name>Reflection</native.image.name>
    <native.maven.plugin.version>0.10.2</native.maven.plugin.version>
</properties>

<build>
    <plugins>
        <plugin>
            <groupId>org.apache.maven.plugins</groupId>
            <artifactId>maven-compiler-plugin</artifactId>
            <version>3.12.1</version>
            <configuration>
                <fork>true</fork>
            </configuration>
        </plugin>
        <plugin>
            <groupId>org.apache.maven.plugins</groupId>
            <artifactId>maven-jar-plugin</artifactId>
            <version>3.3.0</version>
            <configuration>
                <archive>
                    <manifest>
                        <mainClass>com.strongduanmu.Reflection</mainClass>
                        <addClasspath>true</addClasspath>
                    </manifest>
                </archive>
            </configuration>
        </plugin>
    </plugins>
</build>

<profiles>
    <profile>
        <id>native</id>
        <build>
            <plugins>
                <plugin>
                    <groupId>org.graalvm.buildtools</groupId>
                    <artifactId>native-maven-plugin</artifactId>
                    <version>${native.maven.plugin.version}</version>
                    <extensions>true</extensions>
                    <configuration>
                        <imageName>${native.image.name}</imageName>
                        <buildArgs>
                            <buildArg>--no-fallback</buildArg>
                        </buildArgs>
                    </configuration>
                    <executions>
                        <execution>
                            <id>build-native</id>
                            <goals>
                                <goal>compile-no-fork</goal>
                            </goals>
                            <phase>package</phase>
                        </execution>
                        <execution>
                            <id>test-native</id>
                            <goals>
                                <goal>test</goal>
                            </goals>
                            <phase>test</phase>
                        </execution>
                    </executions>
                </plugin>
            </plugins>
        </build>
    </profile>
</profiles>

编译完成后，我们执行 ./reflection/target/Reflection com.strongduanmu.StringReverser reverse "Hello World\!"，出现了如下报错：

Exception in thread "main" java.lang.ClassNotFoundException: com.strongduanmu.StringReverser
        at org.graalvm.nativeimage.builder/com.oracle.svm.core.hub.ClassForNameSupport.forName(ClassForNameSupport.java:143)
        at org.graalvm.nativeimage.builder/com.oracle.svm.core.hub.ClassForNameSupport.forName(ClassForNameSupport.java:106)
        at java.base@22.0.2/java.lang.Class.forName(DynamicHub.java:1387)
        at java.base@22.0.2/java.lang.Class.forName(DynamicHub.java:1352)
        at java.base@22.0.2/java.lang.Class.forName(DynamicHub.java:1346)
        at com.strongduanmu.Reflection.main(Reflection.java:17)
        at java.base@22.0.2/java.lang.invoke.LambdaForm$DMH/sa346b79c.invokeStaticInit(LambdaForm$DMH)

提示无法找到 com.strongduanmu.StringReverser 类，我们的源码中不是已经定义了这个类吗？这个异常是因为 GraalVM AOT 编译时，会进行静态分析，由于 StringReverser 类程序中没有明确的调用，因此静态分析不会将其包含在本地执行文件中。为了支持反射功能，我们需要借助 GraalVM Tracing Agent 进行元数据收集，并将其以 JSON 格式配置在项目的 META-INF/native-image 目录中。

首先，我们在项目中创建 META-INF/native-image 目录：

1	mkdir -p ./reflection/src/main/resources/META-INF/native-image

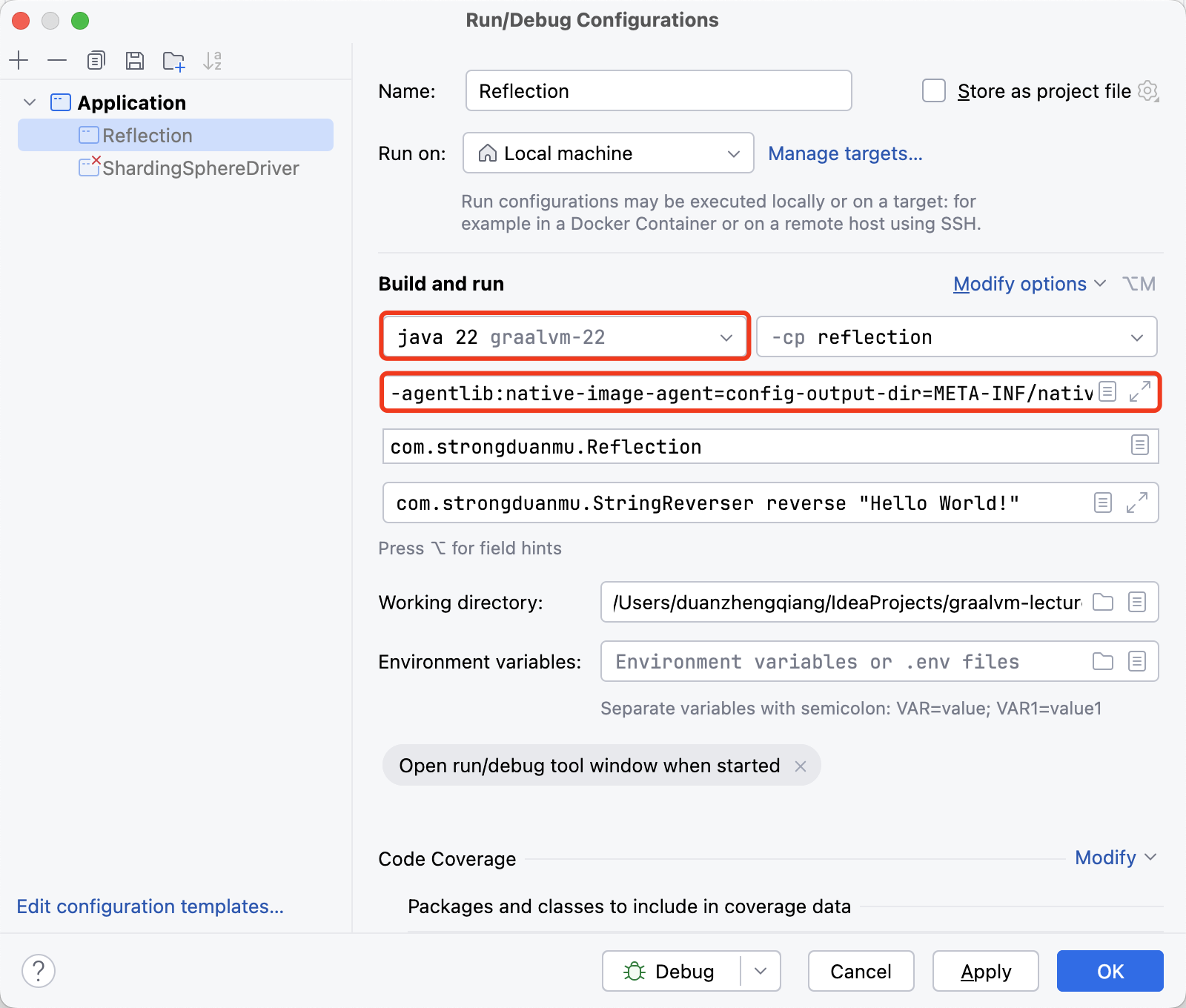

然后，在 JVM 反射程序中开启 Agent 代理，添加如下参数并执行字符串反转程序（注意，Tracing Agent 是 GraalVM 提供的功能，需要注意 JDK 的选择）：

1	-agentlib:native-image-agent=config-output-dir=reflection/src/main/resources/META-INF/native-image

执行完成后会生成前面介绍的 6 个 JSON 文件，我们以 reflect-config.json 为例，文件里面声明了程序运行过程中使用到的类、方法和参数。

[
{
  "name":"com.strongduanmu.StringReverser",
  "methods":[{"name":"reverse","parameterTypes":["java.lang.String"] }]
}
]

我们使用 ./mvnw -Pnative clean package -f reflection 再次进行编译，然后执行 ./reflection/target/Reflection com.strongduanmu.StringReverser reverse "Hello World\!"，此时程序可以正常运行。

1 2	./reflection/target/Reflection com.strongduanmu.StringReverser reverse "Hello World\!" !dlroW olleH

结语

本文首先介绍了 GraalVM 诞生的背景，随着云原生时代的发展，应用体积、内存消耗以及启动速度越来越成为人们关注的问题，为了解决云原生环境下 Java 程序存在的问题，以及应对来自 Go、Rust 等原生语言的挑战，Java 社区提出了 GraalVM 方案，通过 GraalVM 中的 AOT 提前编译技术，将 Java 生成的字节码文件，提前编译生成二进制的机器码，从而规避冷启动以及依赖 JVM 运行带来的诸多问题。

然后我们对比了 GraalVM AOT 编译和传统的 JIT 编译之间的优势和劣势，GraalVM AOT 目前更适用于对启动速度、内存消耗有较高要求的场景，而对于吞吐量、延迟有较高要求的场景，则更推荐采用传统的 JIT 编译方式。此外，GraalVM AOT 编译带来的生态变化，会导致传统 Java 程序的监控、调试、Agent 技术不再适用，这些需要在选型 GraalVM AOT 技术时进行充分考虑。

最后一个部分，我们介绍了 GraalVM AOT 实战，从基础的 SDK 安装，到第一个 HelloWorld 程序，带大家一起体验了下 GraalVM 的基础使用。然后我们参考了项目实际情况，使用 Maven 工具构建了一个简单的二进制程序。此外，由于现实中的 Java 程序具有很多动态特性，我们展示了反射程序如何通过 Agent 收集元数据，并将元数据维护在 META-INF/native-image 目录下，最终成功执行了带有反射的本地程序。

GraalVM 为 Java 领域带来新的发展机遇，相信随着 GraalVM 的成熟，越来越多应用程序将以 Native 的方式运行在不同环境中。作为 Java 工程师，也需要紧跟时代发展，不断探索新的技术，完善自己的技能栈。本系列后续还会探究更多关于 GraalVM 的新技术，欢迎感兴趣的朋友持续关注，本文如有不足之处，也欢迎留言探讨。
